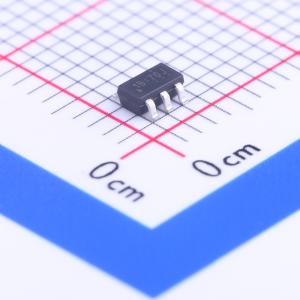

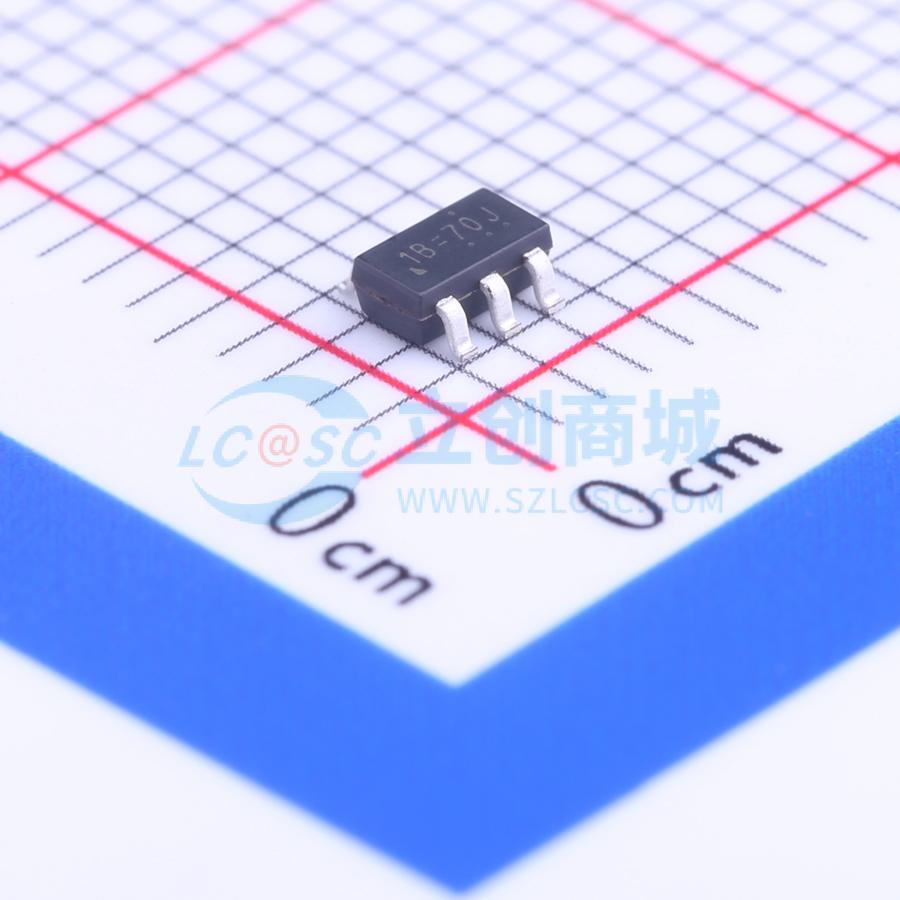

RT9715CGB(Z00)
RT9715CGB(Z00)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9715CGB(Z00)
- 商品编号
- C130844
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.643克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
RT9715是一款成本效益高、低电压、单N沟道MOSFET高边电源开关IC，适用于USB应用。该IC实现了低导通电阻（典型值90mΩ）和低供电电流（典型值50μA）。
RT9715集成了过流保护电路、短路折返电路、热关断电路以及欠压锁定电路，以提供全面的保护。此外，还提供了一个标志输出来向本地USB控制器指示故障状态。此外，该芯片还集成了嵌入式延时功能，以防止由于浪涌电流引起的误操作。RT9715是USB电源供应的理想解决方案，并且由于其可提供SOT-23-5、SOP-8、MSOP-8和WDFN-8L 3x3等多种封装形式，因此可以支持灵活的应用。
商品特性
- 90mΩ（典型值）N沟道MOSFET开关
- 工作电压范围：2.7V至5.5V
- 反向电流阻断
- 欠压锁定
- 无故障报告（FLG）
- 具有折返功能的热保护
- 过流保护
- 短路保护
- UL认证−E219878
- Nemko认证−NO49621
- 符合RoHS标准且无卤素
应用领域
- USB 外设
- 笔记本电脑
