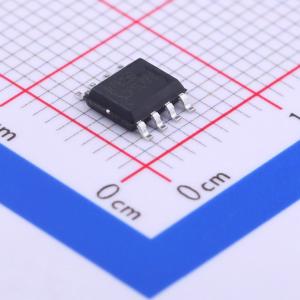

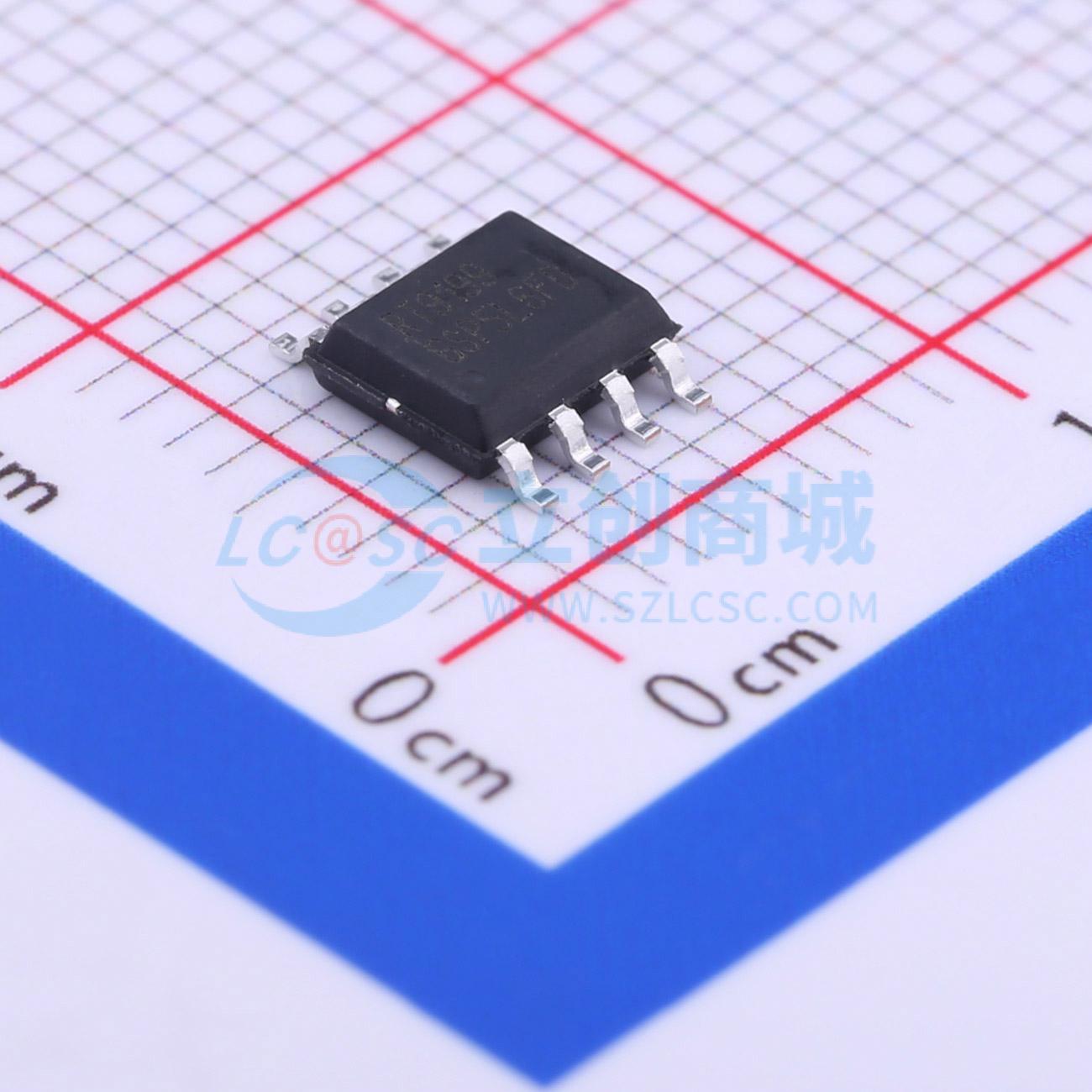

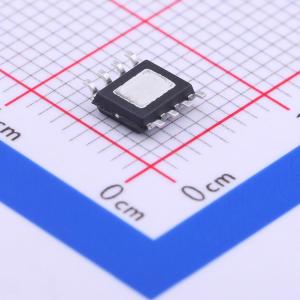

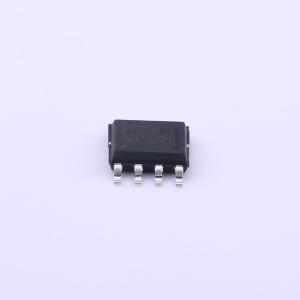

RT9199GSP(Z00)

高性能2A峰值灌/拉电流DDR内存终止稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9199是一款高性能、低成本、高速线性稳压器,设计用于生成DDR内存系统中的终止电压。该稳压器能够主动灌入或拉出高达2A的峰值电流,同时将输出电压调节至20mV以内。它集成了高精度的外部电压分压器,可以编程输出所需的终止电压。此外,RT9199还具有低初始偏移电压、出色的负载调节性能和片上热保护功能。
品牌名称: RICHTEK(立锜)
商品型号: RT9199GSP(Z00)
商品编号: C130835
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

RT9199是一款简单、经济高效的高速线性稳压器，专为双数据速率（DDR）内存系统生成端接电压而设计，以满足设备要求。该稳压器能够在将输出电压调节到20mV以内的同时，为DDRII主动吸收或提供高达2A的峰值电流，为DDRIII提供高达1.5A的峰值电流。输出端接电压可通过两个外部分压电阻精确调节以跟踪1/2 VDDQ，也可通过外部强制REFEN引脚电压来编程设定所需的输出电压。 RT9199还集成了一个高速差分放大器，可在线路/负载瞬变时提供超快速响应。其他特性包括极低的初始失调电压、出色的负载调节能力、双向电流限制和片上热关断保护。 RT9199提供SOP - 8和SOP - 8（外露焊盘）两种表面贴装封装。

商品特性

非常适合DDRII / DDRIII应用
吸收和提供电流：DDRII峰值2A；DDRIII峰值1.5A
集成功率MOSFET
为DDR内存接口生成端接电压
满载时输出电压精度高
通过两个外部电阻进行输出调节
外部元件数量少
具备高阻抗输出的挂起到内存（STR）功能关机模式
电流限制保护
片上热保护
符合RoHS标准且无卤素

应用领域

台式电脑、笔记本电脑和工作站
显卡内存端接
机顶盒、数字电视、打印机
嵌入式系统
有源端接总线
DDR/II内存系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	特性	过流保护；过热保护

	属性	参数值
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
