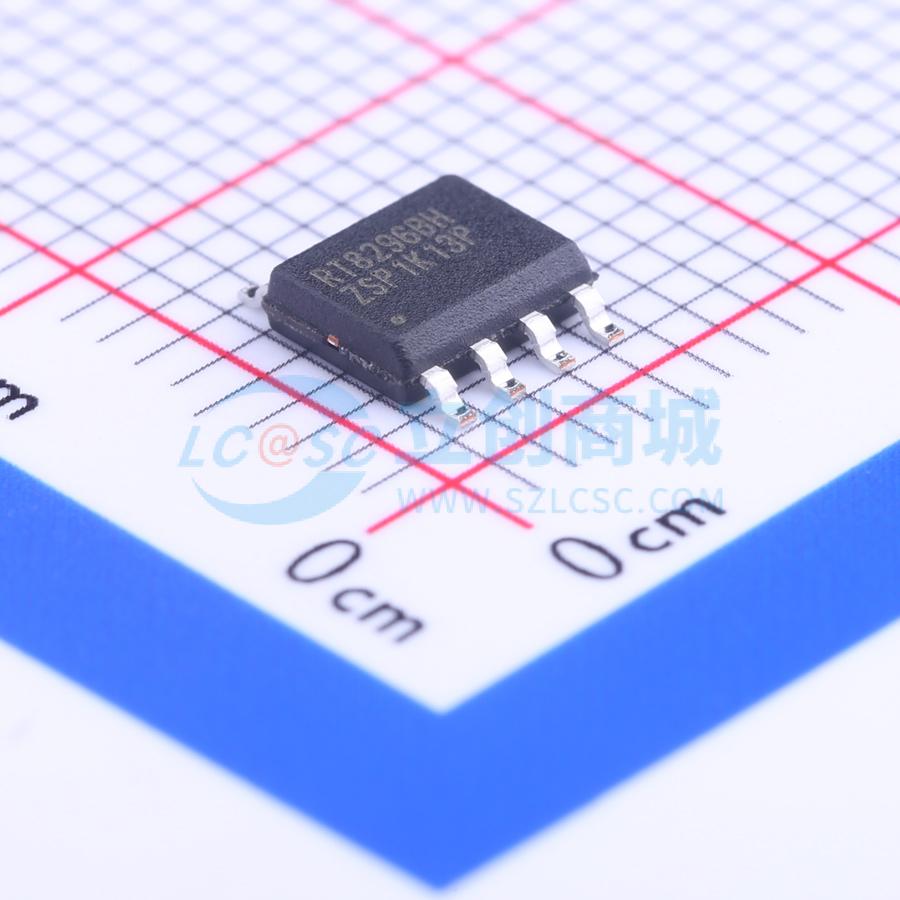

温馨提醒：图片仅供参考，商品以实物为准

RT8296BHGSP(Z00)

3A, 23V, 1.2MHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8296B是一款高效率、单片同步降压DC/DC转换器,能够从4.5V到23V的输入电压范围内提供高达3A的输出电流。该转换器采用电流模式控制架构,支持外部补偿,可以在广泛的负载和输出电容器范围内优化瞬态响应。其特性包括±1.5%的高精度反馈电压、3A输出电流、集成N-MOSFET开关、1.2MHz固定频率操作、0.8V至15V可调输出、高达95%的效率、可编程软启动、低ESR陶瓷输出电容器的稳定性、逐周期过流保护、输入欠压锁定、输出欠压保护和热关断保护。
品牌名称: RICHTEK(立锜)
商品型号: RT8296BHGSP(Z00)
商品编号: C130813
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

RT8296B是一款高效率的单片同步降压直流/直流转换器，可以从4.5V至23V的输入电源提供高达3A的输出电流。RT8296B的电流模式架构和外部补偿允许在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制提供了针对短路输出的保护，而软启动则消除了启动期间的输入电流浪涌。故障条件还包括输出欠压保护和热关断保护。低电流（<3μA）关断模式提供了输出断开功能，便于电池供电系统中的电源管理。RT8296B采用SOP-8（裸露焊盘）封装。

商品特性

±1.5% 高精度反馈电压
4.5V 至 23V 输入电压范围
3A 输出电流
集成N沟道MOSFET开关
电流模式控制
固定频率工作：1.2MHz
可调输出电压范围0.8V至15V
最高95%的效率
可编程软启动
低ESR陶瓷输出电容稳定
周期过流保护
输入欠压锁定
输出欠压保护
过温关断保护
符合RoHS标准且无卤素

应用领域

外部存储设备
无线接入点/路由器
机顶盒
工业和商用低功耗系统
液晶显示器和电视
绿色电子/家电
高性能DSP的负载点调节

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	800mV~15V
	输出电流	3A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
