温馨提醒：图片仅供参考，商品以实物为准

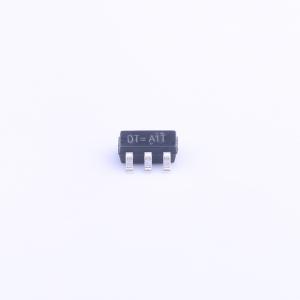

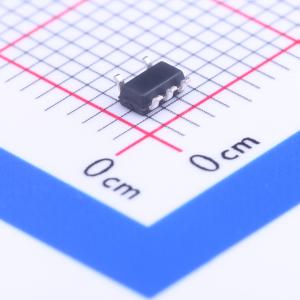

RT9198-18GBR

输入5.5V 输出1.8V~1.8V 300mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 设计用于对性能和空间有要求的便携式 RF 和无线应用。针对电池供电系统进行了性能优化，可提供超低噪声和低静态电流。在降压状态下，稳压器接地电流仅略有增加，进一步延长了电池寿命。还可与低 ESR 陶瓷电容器配合使用，减少电源应用所需的电路板空间，这在手持无线设备中至关重要
品牌名称: RICHTEK(立锜)
商品型号: RT9198-18GBR
商品编号: C130834
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.643克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

RT9198/A专为对性能和空间有严格要求的便携式射频和无线应用而设计。RT9198/A针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命。RT9198/A还可与低ESR陶瓷电容配合使用，减少了电源应用所需的电路板空间，这对于手持无线设备至关重要。RT9198/A在关断模式下的功耗低于0.01μA，开机时间小于50μs。其他特性包括超低压差、高输出精度、限流保护和高纹波抑制比。RT9198/A提供SOT - 23 - 3、SOT - 23 - 5、TSOT - 23 - 3、TSOT - 23 - 5、SC - 70 - 5、SC - 82、MSOP - 8和WDFN - 6L 2×2等封装形式，输出电压范围为1.5V至5.0V，步长为0.1V。

商品特性

适用于射频应用的低噪声特性
线路/负载瞬态快速响应
快速启动（典型值50μs）
关断时待机电流<0.01μA
低压差：300mA时为220mV
宽工作电压范围：2.5V至5.5V
TTL逻辑控制关断输入
低温漂系数
限流保护
热关断保护
仅需μF级输出电容即可保证稳定性
高电源抑制比
可定制电压
符合RoHS标准且100%无铅

应用领域

CDMA/GSM手机
电池供电设备
笔记本电脑、掌上电脑、笔记本型计算机
手持仪器
PCMCIA卡
便携式信息设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.8V
	输出电流	300mA
	电源纹波抑制比(PSRR)	-60dB@(100Hz)；-30dB@(10kHz)

	属性	参数值
	压差	220mV@(300mA)
	静态电流(Iq)	90uA
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
