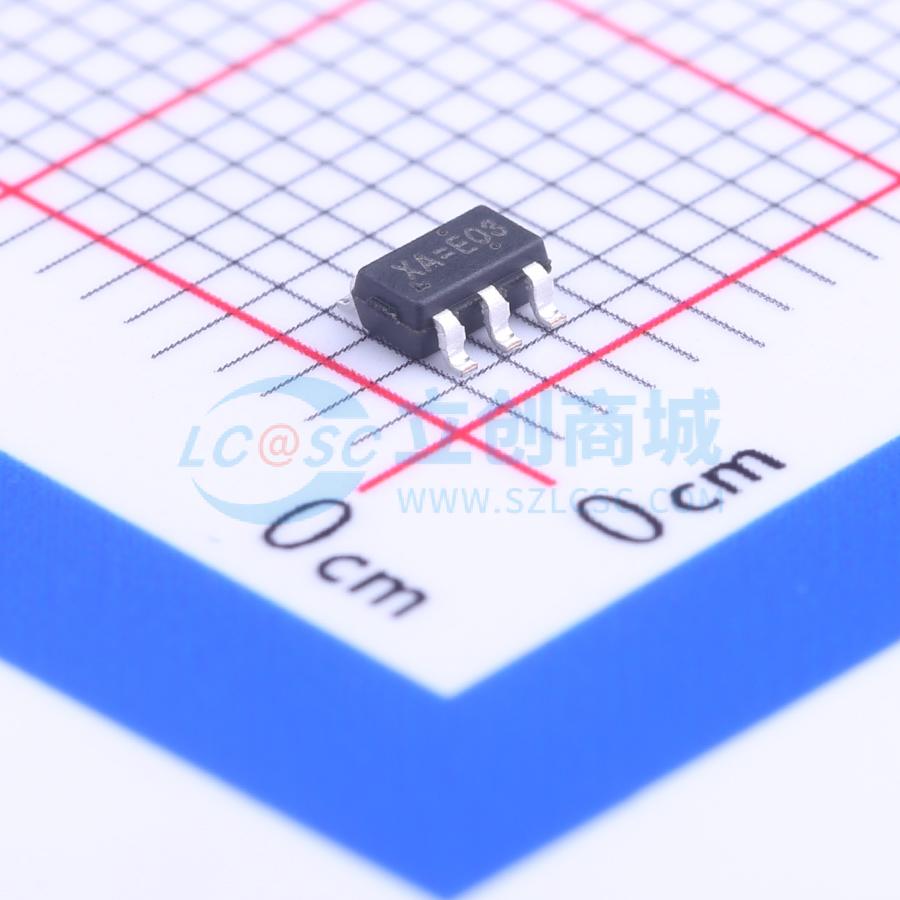

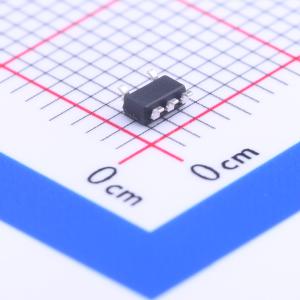

RT9179GB(Z00)
1.175V~4.5V 300mA 5.5V
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9179GB(Z00)
- 商品编号
- C130831
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.643克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.175V~4.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 300mV@(300mA) | |
| 静态电流(Iq) | 150uA | |
| 特性 | 短路保护；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
RT9179是一款高性能线性稳压器，具备使能高功能和可调输出，参考电压为1.175V。它的输入电压范围为3V至5.5V，通过两个外部电阻可将输出电压设置在1.175V至4.5V之间，最大输出电流可达300mA。 RT9179在输入电压和负载变化时具有出色的稳压性能，还能对负载阶跃变化做出快速响应。其他特性包括过流和过温保护。该器件设有使能引脚，可在关断模式下降低功耗。 该器件采用流行的SOT - 23 - 5封装。
商品特性
- 300mA负载时，压差为300mV
- 接地引脚电流低至150μA
- 出色的输入电压和负载稳压性能
- 关断模式下待机电流小于1μA
- 保证300mA输出电流
- 使用1μF输入和输出陶瓷电容即可稳定工作
- 输出电压可调范围为1.175V至4.5V
- 过温/过流保护
- 符合RoHS标准且100%无铅
应用领域
- 电池供电设备
- 显卡
- 外围卡
- PCMCIA卡
