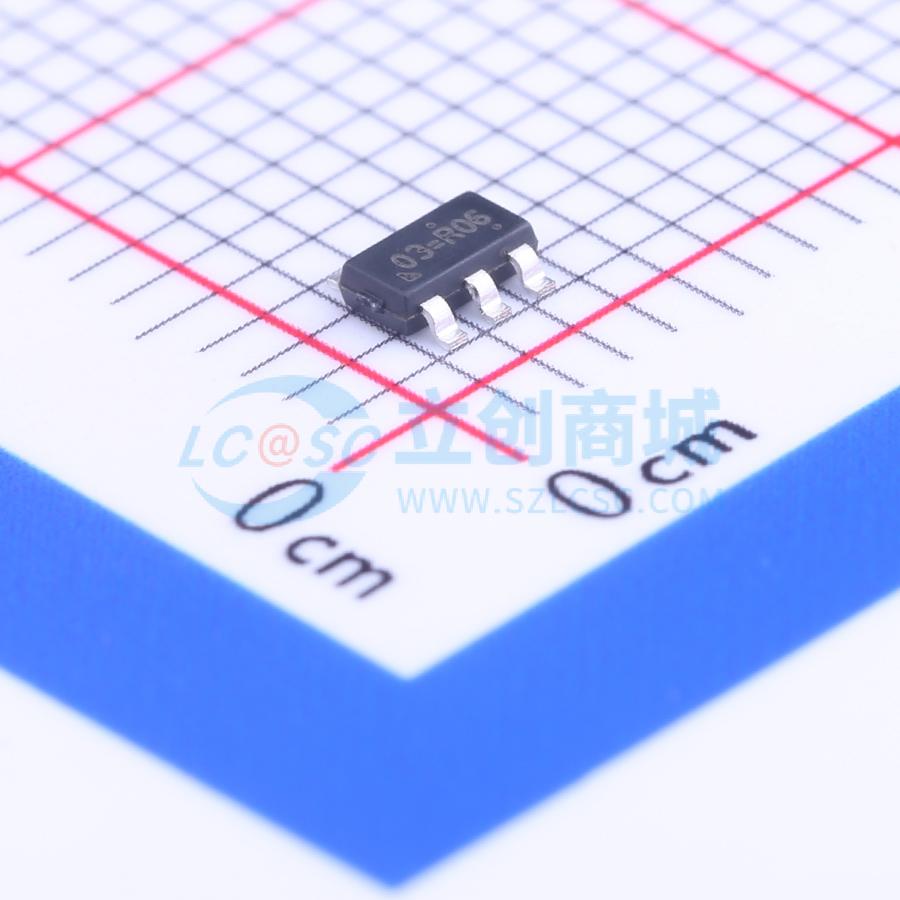

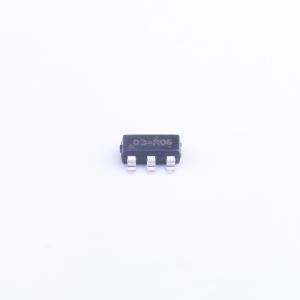

RT7295AGJ6F
降压型 3.5A 4.3V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- RT7295A是一款同步降压转换器,支持4.3V至18V的输入电压范围,最大输出电流为3.5A,具有高级恒定导通时间控制模式,开关频率为500kHz,输出电压可在0.6V至8V之间调节。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7295AGJ6F
- 商品编号
- C130800
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~18V | |
| 输出电压 | 600mV~8V | |
| 输出电流 | 3.5A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7295A 是一款具有先进恒定导通时间（ACOT）模式控制的同步降压转换器。ACOT 模式提供了非常快速的瞬态响应，并且只需要很少的外部元件。内部低阻抗 MOSFET 支持宽输入电压范围（4.3V 至 18V）下的高效运行。RT7295A 的专有电路支持全陶瓷电容。输出电压可在 0.6V 至 8V 之间调节。
商品特性
- 4.3V 至 18V 输入电压范围
- 3.5A 输出电流
- 先进的恒定导通时间控制
- 快速瞬态响应
- 支持所有陶瓷电容器
- 最高可达95%的效率
- 500kHz 开关频率
- 可调输出电压从0.6V到8V
- 周期性电流限制
- 输入欠压锁定
- 欠压保护打嗝模式
- 热关断
- 轻负载下的节能模式，以实现高效率
- 符合RoHS标准且无卤素
应用领域
- 工业和商业低功耗系统
- 计算机外设
- 液晶显示器和电视
- 绿色电子/家电
- 高性能DSP、FPGA和ASIC的负载点调节
