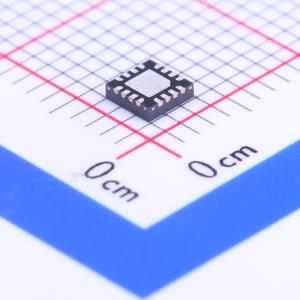

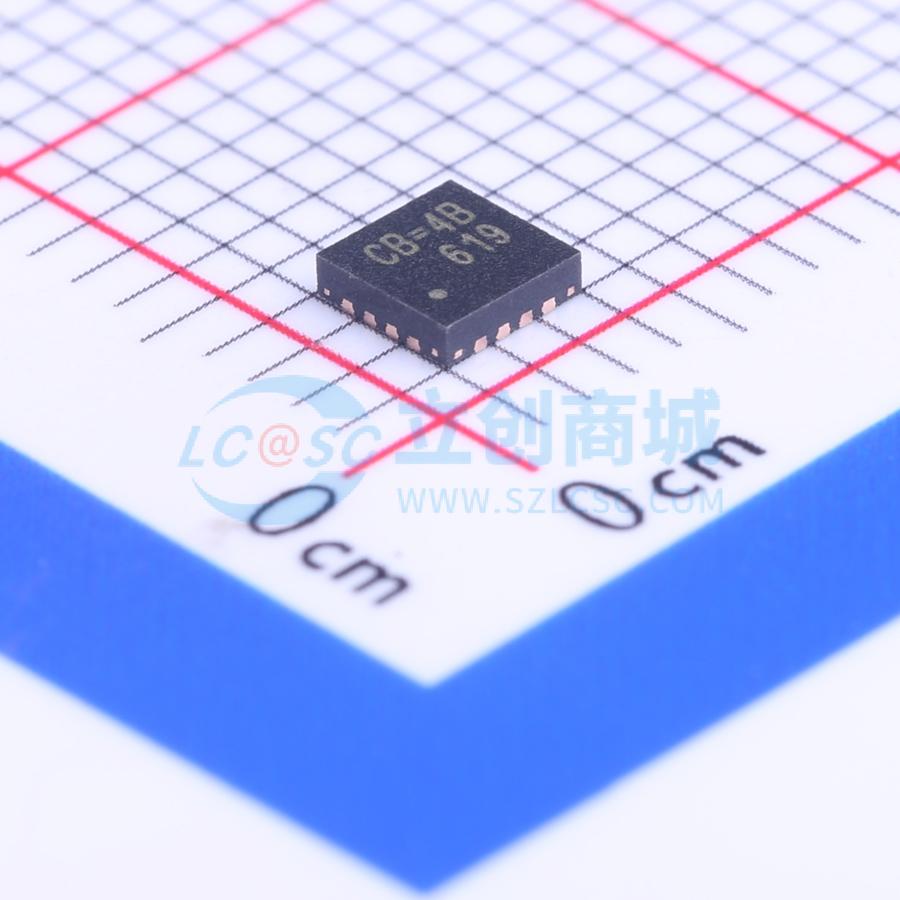

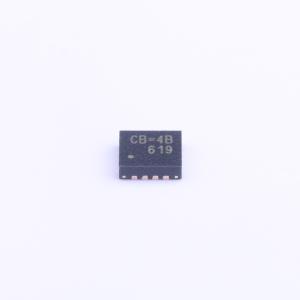

温馨提醒：图片仅供参考，商品以实物为准
RT8058GQW(Z00)
1MHz、2A高效PWM降压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8058是一款电流模式PWM降压转换器。该芯片非常适合在全负载条件下实现固定频率和低纹波的应用。其输入电压范围为2.6V至5.5V，开关频率恒定为1MHz，这使其能够采用高度为2mm或更低的小型、低成本电容器和电感器，非常适合单节锂离子/聚合物电池应用
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8058GQW(Z00)
- 商品编号
- C130805
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 2A | |
| 开关频率 | 750kHz~1.25MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8058 是一款电流模式 PWM 降压转换器。该芯片适用于全负载条件下的固定频率和低纹波应用。其输入电压范围为2.6V至5.5V，具有恒定的1MHz开关频率，这使得它可以采用高度不超过2mm的小型低成本电容和电感，非常适合单节锂离子/聚合物电池应用。内部MOSFET的低导通电阻可以在宽工作范围内实现高效率，无需外部肖特基二极管，并且输出电压可在0.6V至5V之间调节，提供高达2A的负载电流。RT8058在低压差操作时可工作于100%占空比，延长了便携式设备中的电池寿命。
RT8058 采用 WQFN-16L 3x3 封装。
商品特性
- 0.6V基准允许低输出电压
- 低压差操作：100%占空比
- 2A负载电流
- <2μA关断电流
- 效率高达±1%
- 无需肖特基二极管
- 1MHz恒定开关频率
- 低RDS(ON)内部开关
- 内部补偿
- 内部软启动
- 过温保护
- 短路保护
- 小巧的16引脚WQFN封装
- 符合RoHS标准且100%无铅(Pb)
应用领域
- 便携式仪器
- 微处理器和DSP内核供应
- 手机
- 无线和DSL调制解调器
- 数码相机
- PC卡
