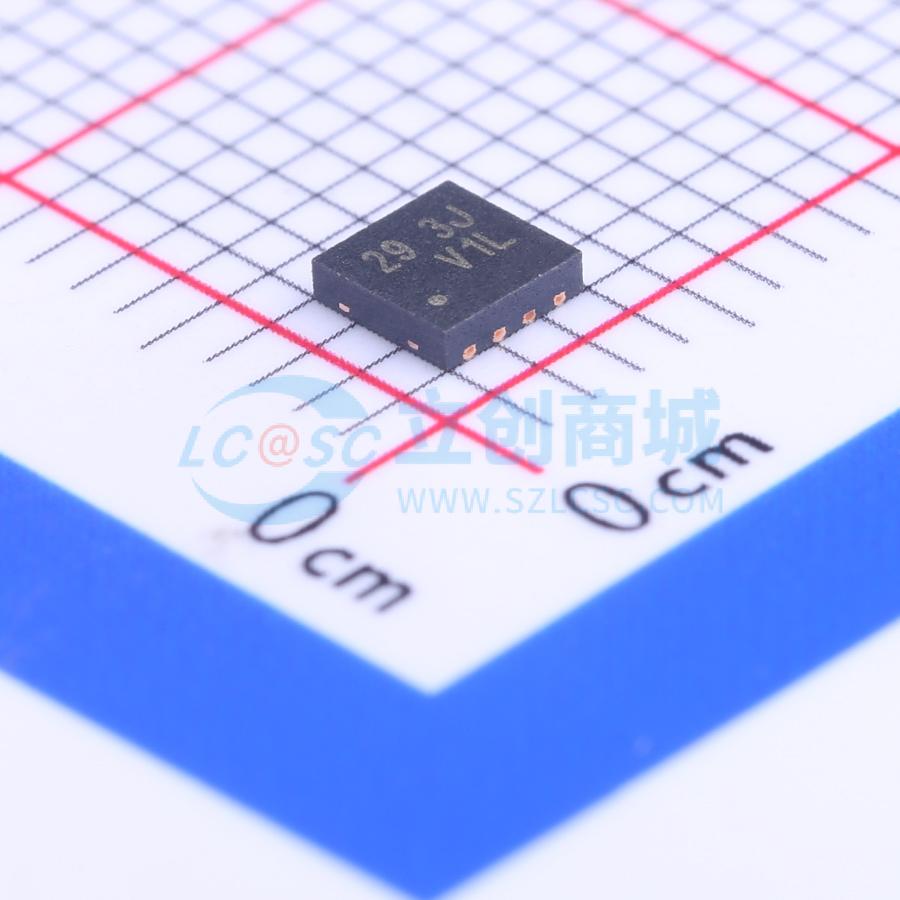

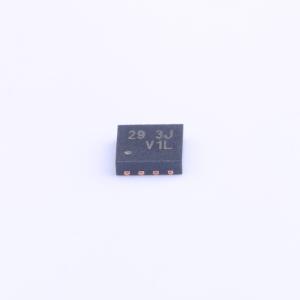

温馨提醒：图片仅供参考，商品以实物为准
RT8065ZQW(Z10)
3A，2MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8065是一款高效率同步降压DC/DC转换器,输入电压范围为2.7V至5.5V,提供可调输出电压0.8V至5V,最大输出电流可达3A。内部同步低阻抗功率开关提高效率并消除对外部肖特基二极管的需求,默认开关频率为2MHz。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8065ZQW(Z10)
- 商品编号
- C130807
- 商品封装
- WDFN-8L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 800mV~5V | |
| 输出电流 | 3A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8065是一款高效率同步降压DC-DC转换器。其输入电压范围为2.7V至5.5V，可提供0.8V至5V的可调稳压输出电压，并能输出高达3A的电流。内部低导通电阻的同步功率开关提高了效率并消除了对外部肖特基二极管的需求。如果RT引脚悬空，则默认开关频率设置为2MHz。通过添加外部电阻，该频率还可以在200kHz至2MHz之间变化。采用外部补偿的电流模式工作允许在广泛的负载和输出电容范围内优化瞬态响应。
应用领域
- 液晶电视/显示器
- 笔记本电脑
- 分布式电源系统
- IP电话
- 数码相机
