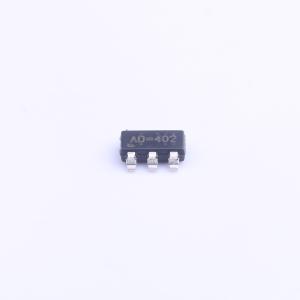

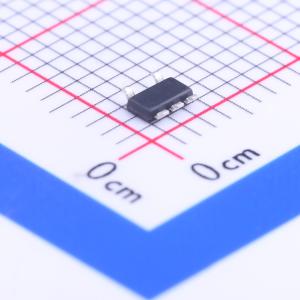

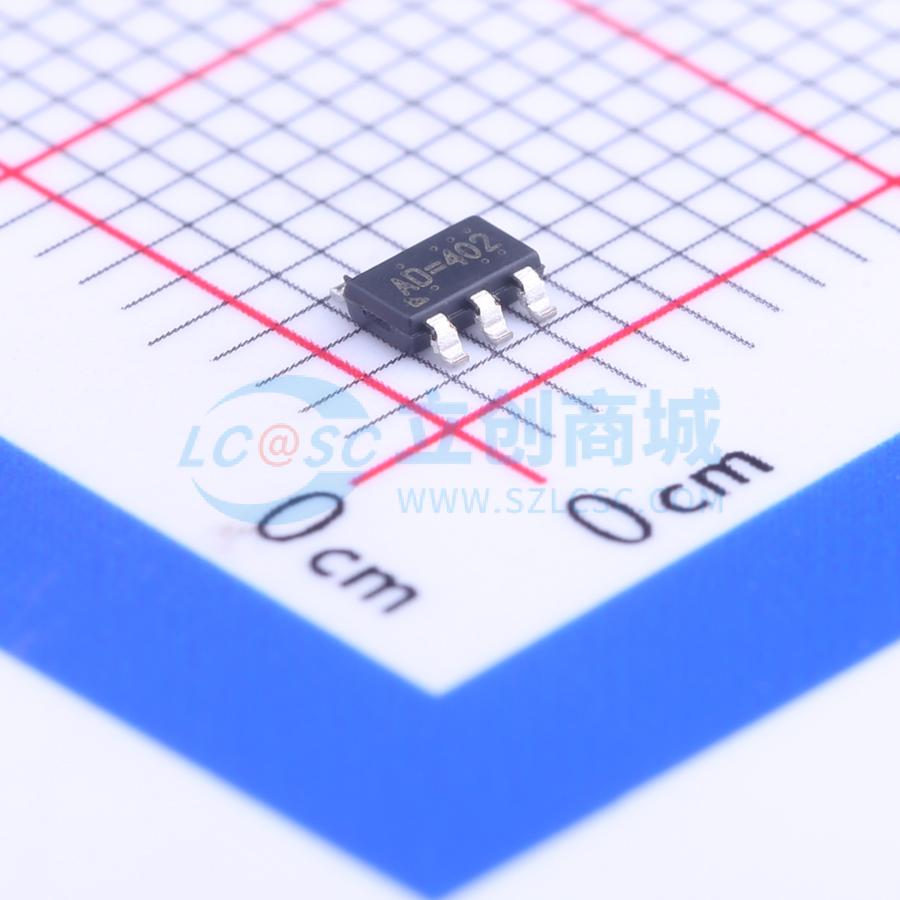

RT8009GJ5(Z00)
高效PWM降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8009是一款高效脉冲宽度调制(PWM)降压DC/DC转换器,能够提供600mA的输出电流,输入电压范围为2.5V至5.5V。该芯片具有内部同步整流器,固定开关频率为1.25MHz,支持固定和可调输出电压。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8009GJ5(Z00)
- 商品编号
- C130802
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.643克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电流 | 600mA | |
| 开关频率 | 1.25MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8009 是一款高效的脉宽调制 (PWM) 降压型 DC/DC 转换器。RT8009 能够在 2.5V 至 5.5V 的宽输入电压范围内提供 600mA 的输出电流，非常适合由单节锂离子电池或该电压范围内的其他电源供电的便携式电子设备，如手机、个人数字助理 (PDA) 和手持终端。 内部低导通电阻 RDS(ON) 的同步整流器可显著降低 PWM 模式下的传导损耗。在实际应用中无需外部肖特基二极管。当电感电流较低时，RT8009 会自动关闭同步整流器并进入不连续 PWM 模式。这可以提高轻载条件下的效率。 当正常 PWM 无法通过持续导通上管 P-MOSFET 提供稳压输出电压时，RT8009 进入低压差 (LDO) 模式。当使能 (EN) 引脚拉低时，RT8009 进入关断模式，功耗小于 0.1μA。 由于固定工作频率为 1.25MHz，开关纹波可通过小封装滤波元件轻松平滑。再加上小型 SOT - 23 - 5 和 TSOT - 23 - 5 封装，可实现小 PCB 面积应用。其他特性包括软启动、2% 精度的低内部参考电压、过温保护和过流保护。
商品特性
- 2.5V 至 5.5V 输入范围
- 0.5V 至 ∀ₙ 可调输出
- 1.0V、1.2V、1.3V、1.5V、1.8V、2.5V 和 3.3V 固定/可调输出电压
- 600mA 输出电流
- ±gs% 效率
- 无需肖特基二极管
- 1.25MHz 固定频率 PWM 工作模式
- 小型 SOT - 23 - 5 和 TSOT - 23 - 5 封装
- 符合 RoHS 标准且 100% 无铅 (Pb)
应用领域
- 手机
- 个人信息设备
- 无线和 DSL 调制解调器
- MP3 播放器
- 便携式仪器
