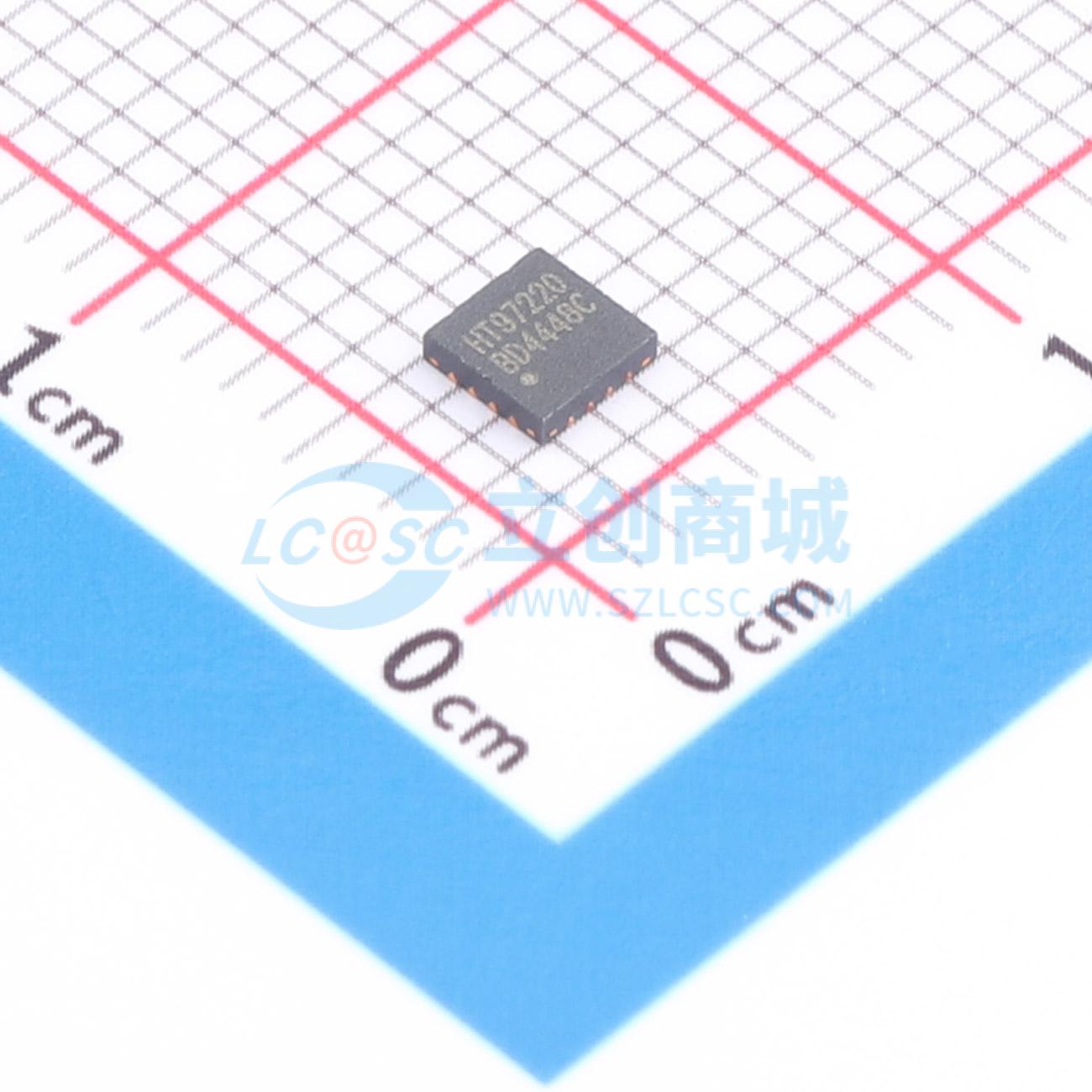

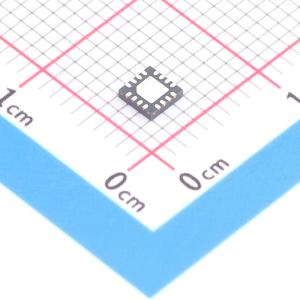

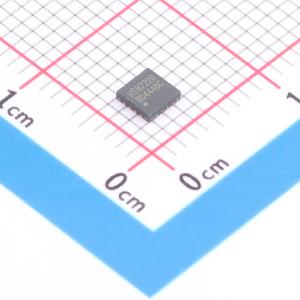

HT97220
耳机放大器
- 描述
- HT97220是一款差分输入直接驱动线路驱动器/耳机放大器，也能驱动单端输入信号。在5V电源供电时，它能够驱动3VRMS的线路电平负载至1kΩ；在3.3V电源供电时，能够驱动2VRMS的线路电平负载至600Ω。在5V电源供电时，它能够向32Ω的耳机负载提供125mW的功率
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT97220
- 商品编号
- C130778
- 商品封装
- QFN-16L
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 输出功率 | 125mW×1@32Ω | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.0021% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 112.5dB | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 90dB |
商品概述
HT97220是一款差分输入直接驱动线路驱动器/耳机放大器，也能驱动单端输入信号。在5V电源下，它能够驱动1kΩ负载达到3VRMS的线路电平；在3.3V电源下，能驱动600Ω负载达到2VRMS。在5V电源下，可向32Ω耳机负载提供125mW功率。该IC可通过外部电阻设置增益（也可选择内部固定的6dB增益，但需提前预订）。外部增益设置节点还可用于为机顶盒应用配置滤波器。该IC在整个音频带宽内具有出色的总谐波失真加噪声（THD+N）性能。 HT97220是一款全差分输入线路驱动器/耳机放大器，适用于对音频保真度要求极高的机顶盒、液晶电视和家庭影院应用。该放大器在降低功耗的同时，仍能保持高信噪比（SNR）和低THD+N性能。HT97220需要外部输入和反馈电阻来设置放大器增益。若要选择内部固定的+6dB增益，需提前预订。在5V电源下输出摆幅为3VRMS，在3.3V电源下为2VRMS，非常适合线路驱动器应用。通过差分输入连接可保持高保真度。输出噪声电压为7uVRMS，在5V电源下可实现112dB的SNR，在3.3V电源下为109dB。该IC在整个音频带宽内的THD+N优于90dB。 HT97220采用2.5V至5.5V的单电源供电。片上电荷泵将正电源（PVDD）反相，产生幅值相等的负电源（PVSS）。耳机放大器采用双电源供电，其输出以PGND为偏置。这种PGND偏置的优点是放大器输出没有直流分量（通常为PVDD/2）。传统耳机放大器所需的大型隔直电容不再需要，从而节省了电路板空间、降低了系统成本并改善了频率响应。在5V电源下，可向32Ω负载提供125mW的输出功率。该器件具有欠压锁定功能，可防止在电源不足时工作；还具备咔嗒声抑制功能，可消除启动和关断时的可听瞬态噪声。
商品特性
- 直接驱动输出无需隔直电容，节省空间
- 出色的低音保真度
- 关断和启动无咔嗒声
- 极低的THD+NI：最低0.001%
- 极低噪声和高SNR性能，VN：7μV，SNR：112dB
- 差分或单端输入
- 2.5V至5.5V宽工作电压范围
- 输出功率：125mW（fIN = 1kHz，VDD = 5V，RL = 32Ω，THD+N = 1%）
- 输出电压摆幅：3Vrms（fIN = 1kHz，VDD = 5V，RL = 1kΩ，THD+N < 0.1%）；2Vrms（fIN = 1kHz，VDD = 5V，RL = 600Ω，THD+N < 0.1%）
- 无铅封装，QFN16L - PP 3mmx3mm，所需物料清单极为简单
应用领域
- 耳机
- 简易多媒体接口
- 机顶盒
- 蓝光和DVD播放器
- 液晶电视
- 专业消费级音频设备
