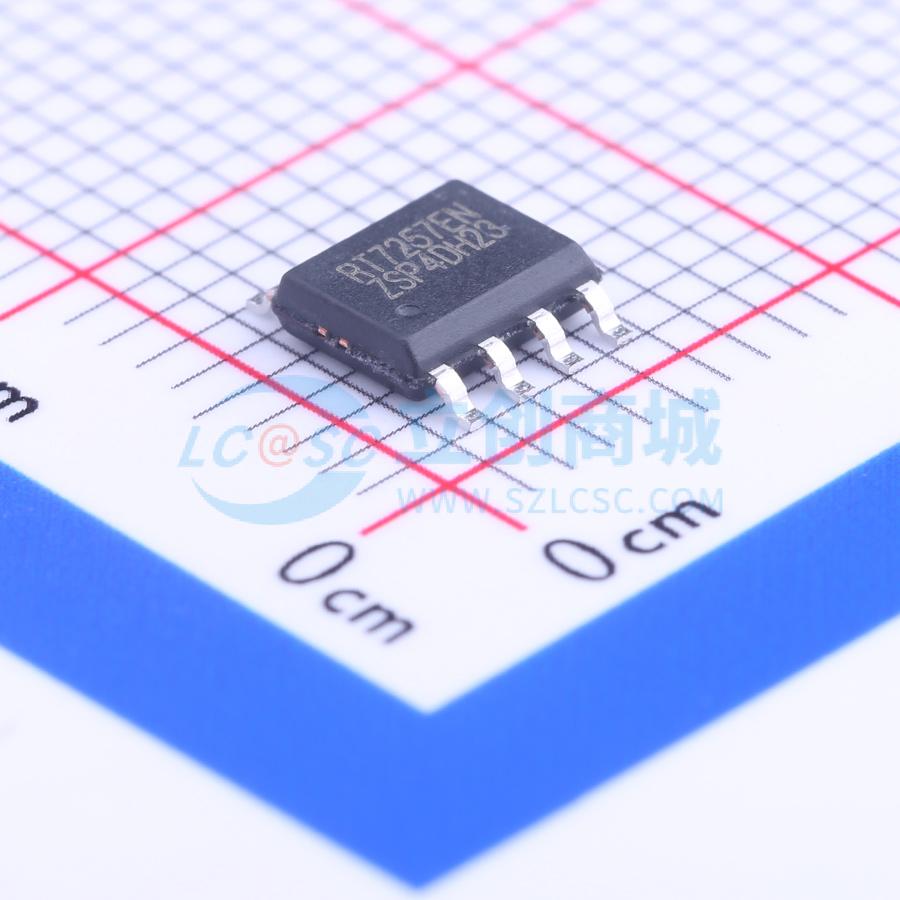

RT7257ENZSP
3A、17V、340kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7257E 是一款高效率的单片同步降压 DC/DC 转换器,能够从 4.5V 至 17V 的输入电压范围内提供高达 3A 的输出电流。其固定频率为 340kHz,输出电压可在 0.8V 至 15V 之间调节。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7257ENZSP
- 商品编号
- C130799
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 3A | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7257E是一款高效的单片同步降压DC/DC转换器，可在4.5V至17V的输入电源下提供高达3A的输出电流。RT7257E的电流模式架构和外部补偿功能，可在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制功能可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。RT7257E具备热关断保护功能。低电流（<3μA）关断模式可断开输出，便于电池供电系统进行电源管理。RT7257E采用SOP-8（外露焊盘）封装。
商品特性
- ±1.5%高精度反馈电压
- 4.5V至17V输入电压范围
- 3A输出电流
- 集成N沟道MOSFET开关
- 电流模式控制
- 固定频率工作：340kHz
- 输出电压可在0.8V至15V之间调节
- 效率高达±95%
- 可编程软启动
- 使用低ESR陶瓷输出电容时稳定
- 逐周期过流保护
- 输入欠压锁定
- 热关断保护
- 符合RoHS标准且无卤素
应用领域
- 无线接入点/路由器
- 机顶盒
- 工业和商业低功耗系统
- LCD显示器和电视
- 绿色电子产品/电器
- 高性能DSP的负载点稳压
