温馨提醒：图片仅供参考，商品以实物为准

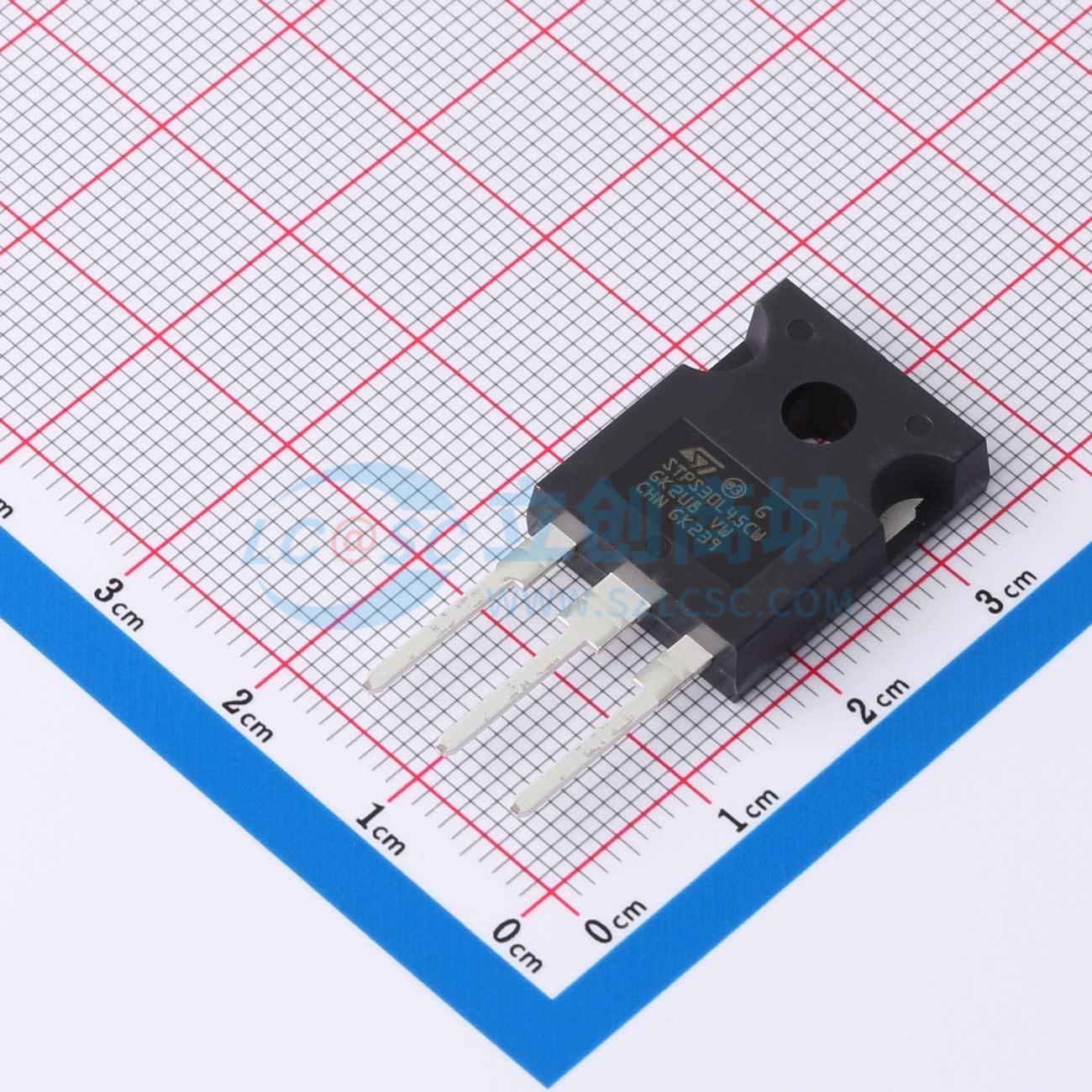

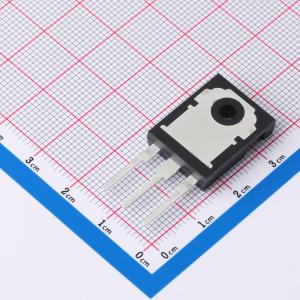

STPS30L45CW
电压:45V 电流:30A
- 描述
- 45 V、30 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30L45CW
- 商品编号
- C130750
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 550mV@15A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 400uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
双中心抽头肖特基整流器，封装形式包括TO-247、TO-220AB、TO-220FPAB、D²PAK和I²PAK。型号包括I2PAK STPS30L45CR、D²PAK STPS30L45CG、TO-220AB STPS30L45CT、TO-247 STPS30L45CW、TO-220FPAB STPS30L45CFP。
商品特性
- 正向压降低，传导损耗极小
- 开关损耗低，允许高频工作
- 热阻低
- 雪崩额定
- TO-220FPAB绝缘封装：绝缘电压2000V，直流电容45pF
- 雪崩能力已规定
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- TO-220AB、TO-220FPAB的推荐扭矩：0.4至0.6N·m
- I²PAK金属散热片（散热器）禁止使用合金焊接（如表面贴装器件），必须采用标准通孔安装
- 避免单个二极管在自身散热器上热失控的条件：dPtot/dTj <1/Rth(j-a)
- 当二极管1和2同时使用时：ΔTj(二极管1)=P(二极管1)×Rth(j-c)(每二极管)+P(二极管2)×Rth(c)
- 评估传导损耗的公式：P=0.330×IF(AV)+0.011IF²（RMS）
- 脉冲测试：tp=380μs，δ<2%
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
