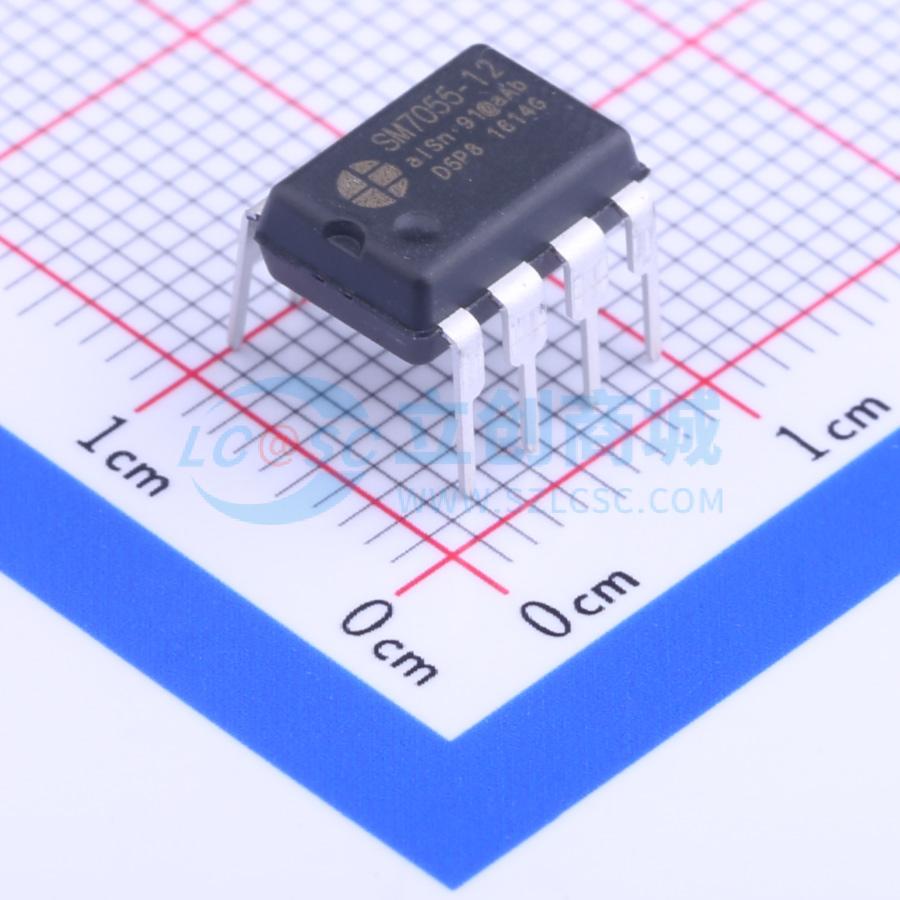

温馨提醒：图片仅供参考，商品以实物为准

SM7055-12

AC/DC PWM功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电流模式 PWM 控制方式的功率开关芯片
品牌名称: 明微
商品型号: SM7055-12
商品编号: C129310
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.837克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃
	工作模式	PWM 调制
	输出电压	12V

商品概述

SM7055-12 是采用电流模式PWM 控制方式的功率开关芯片，集成高压启动电路和高压功率管，可实现低成本、高性价比开关电源系统解决方案。芯片应用于BUCK、BUCK-BOOST 系统方案，支持12V 输出电压，很方便的应用于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。

商品特性

拓扑结构支持：低成本BUCK、BUCK-BOOST 等方案
采用730V 单芯片集成工艺
85Vac~265Vac 宽电压输入
待机功耗小于120mW@220Vac
集成高压启动电路
集成高压功率开关
60KHz 固定开关频率
内置抖频技术，提升EMC 性能
电流模式PWM 控制方式
内置过温、过流、过压、欠压等保护功能
内置软启动
内置智能软驱动技术（提高EMC 性能）
封装形式：TO252-2、DIP8

应用领域

电饭煲、电压力锅等小家电产品电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	开关频率	60kHz
	输出电流	300mA
	晶体管耐压	730V
	拓扑结构	降压式
