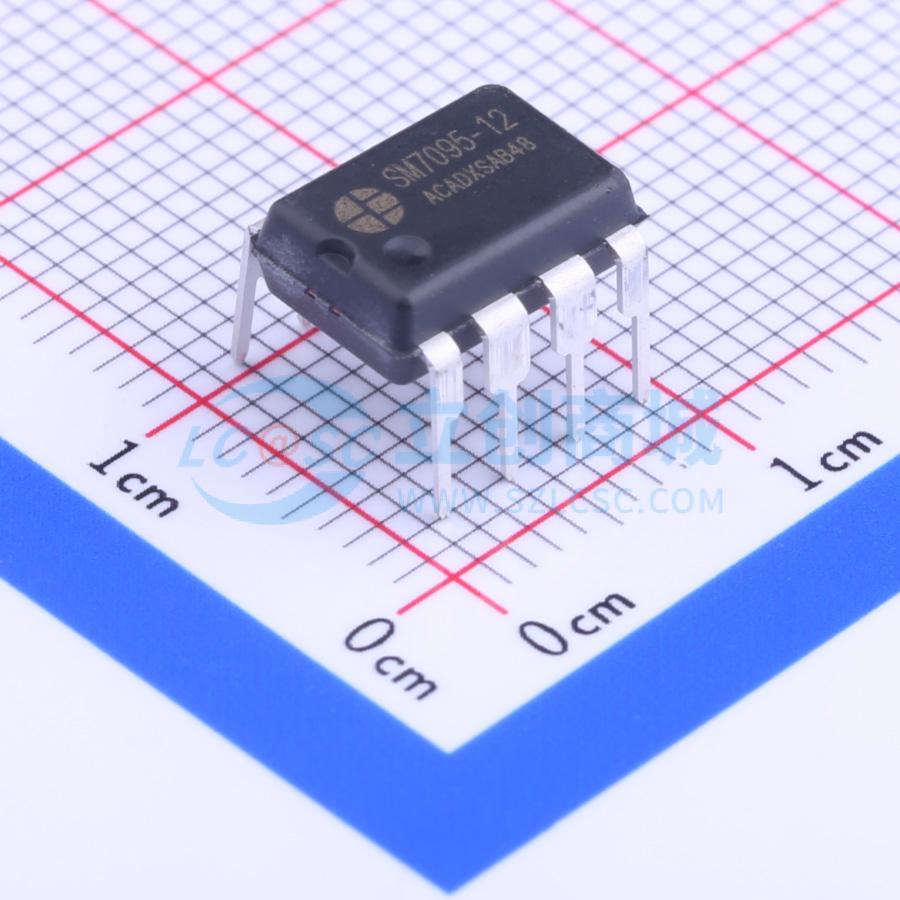

温馨提醒：图片仅供参考，商品以实物为准
SM7095-12
SM7095-12
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电流模式 PWM 控制方式的功率开关芯片
- 品牌名称
- 明微
- 商品型号
- SM7095-12
- 商品编号
- C129311
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.837克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 85V~265V | |
| 输出电压 | 12V | |
| 输出电流 | 600mA；500mA | |
| 开关频率 | 45kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护；EMI优化(抖频模式) |
商品概述
SM7095-12是采用电流模式PWM控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。芯片应用于BUCK或BUCK-BOOST系统方案，支持12V输出电压，很方便的应用于小家电产品领域，并提供过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。
商品特性
- 支持BUCK或BUCK-BOOST
- 采用700V单芯片集成工艺
- 85Vac~265Vac宽电压输入
- 待机功耗小于120mW@220Vac
- 集成高压启动电路
- 集成高压功率开关
- 内置抖频技术，提升EMC性能
- 电流模式PWM控制方式
- 内置过温、过流、过压、欠压等保护功能
- 内置软启动
- 内置智能软驱动技术（提高EMC性能）
- 封装形式：DIP8
应用领域
- 电磁炉、电饭煲、电压力锅等小家电产品电源
- 12V输出供电电源
