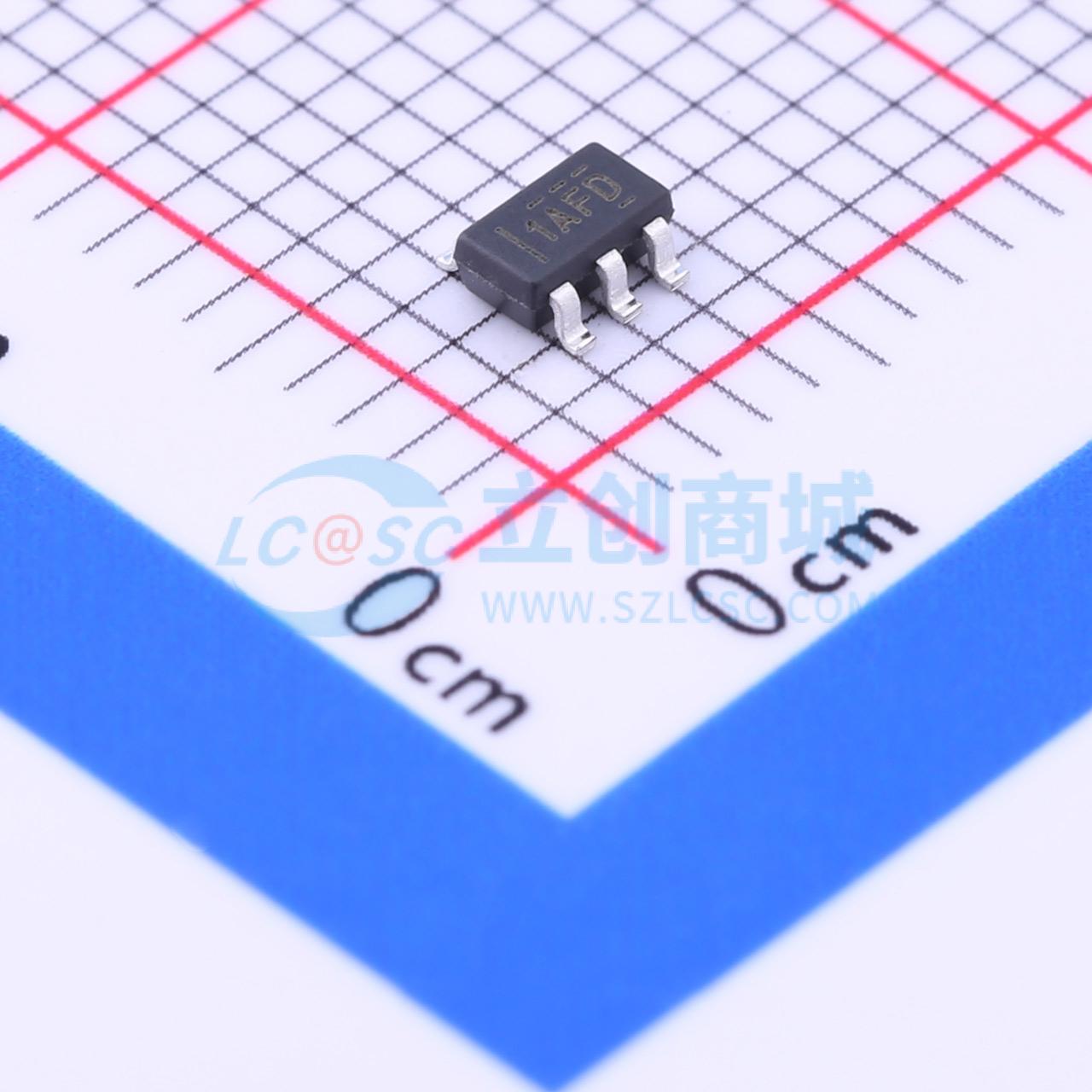

温馨提醒：图片仅供参考，商品以实物为准
INA181A3IDBVT
INA181A3IDBVT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA181 26V、双向、350kHz 电流检测放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA181A3IDBVT
- 商品编号
- C129285
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -200mV~26V | |
| 增益 | 100V/V | |
| 带宽 | 150kHz | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 195uA | |
| 输出电流 | 8mA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 40nV/√Hz@1kHz |
商品概述
INA181 是一系列经成本优化的双向电流感应放大器（也称为电流分流监控器），可在独立于电源电压的 -0.2V 至 +26V 共模电压感测电流感应电阻器上的压降。INA181 以四个固定增益器件选项集成匹配电阻器增益网络：20 V/V、50 V/V、100 V/V 或 200 V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温度漂移。INA181 由一个 2.7V 至 5.5V 的单电源供电，消耗 260μA 的最大电源电流。所有器件选项均具有扩展级额定工作温度范围（ -40°C 至 +125°C ），并且采用 6 引脚 SOT - 23 封装。
商品特性
- 高带宽：350kHz
- 偏移电压：±150μV（最大值），VCM = 0V；±500μV（最大值），VCM = 12V
- 输出转换率：2V/μs
- 双向电流感应功能
- 精度：±1% 增益误差（最大值）
- 1μV/°C 偏移漂移（最大值）
- 增益选项：
- 20 V/V（A1 器件）
- 50 V/V（A2 器件）
- 100 V/V（A3 器件）
- 200 V/V（A4 器件）
- 静态电流：260μA（每个通道的最大值）
应用领域
- 电机控制
- 电池监控
- 电源管理
- 照明控制过流检测
