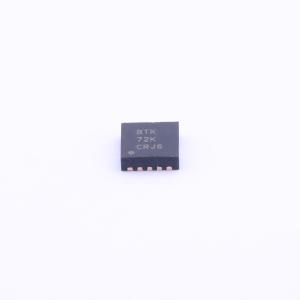

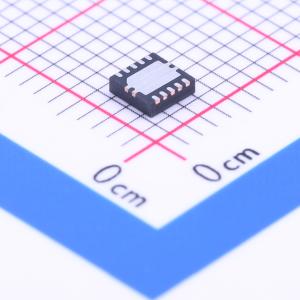

温馨提醒：图片仅供参考，商品以实物为准

TPS61150ADRCR

单电感双输出升压WLED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61150A 采用单电感器的双输出升压 WLED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61150ADRCR
商品编号: C129107
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS61150A是一款高频升压转换器，具有两个受控电流输出，用于驱动WLED。每个电流输出都可以通过外部电阻单独编程。每个输出都有一个专用的选择引脚，因此这两个输出可以分别或同时开启。可以通过选择引脚上的脉宽调制（PWM）信号或ISET引脚上的模拟电压来降低输出电流。升压调节器以1.2MHz的固定开关频率运行，以减少输出纹波并避免与PFM控制相关的可听噪声。

这两个电流输出非常适合用于翻盖手机中副显示屏和主显示屏的WLED背光驱动。这两个输出也可以用于驱动显示和键盘背光。当一起使用时，这两个输出最多可以驱动一个大显示屏上的14个WLED。

除了小型电感、小型电容和3mm x 3mm QFN封装外，内置的MOSFET和二极管消除了对外部功率器件的需求。总体而言，该IC提供了一个非常紧凑且高效且灵活性强的解决方案。

商品特性

2.5V至6V输入电压范围
0.7A集成开关
内置功率二极管
1.2MHz固定PWM频率
可独立编程的输出电流
输入到输出隔离
内置软启动
27V过压保护
83%效率
最高30kHz PWM调光频率
采用10引脚，3mm x 3mm QFN封装

应用领域

针对媒体外形显示的最多14个WLED驱动器
在翻盖手机中的子显示屏和主显示屏背光
在便携设备中的显示和键盘背光

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~6V
	开关频率	1.2MHz
	通道数	2
	输出电压	2.5V~27V
	输出电流	34mA；34mA

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
