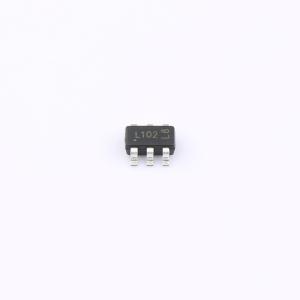

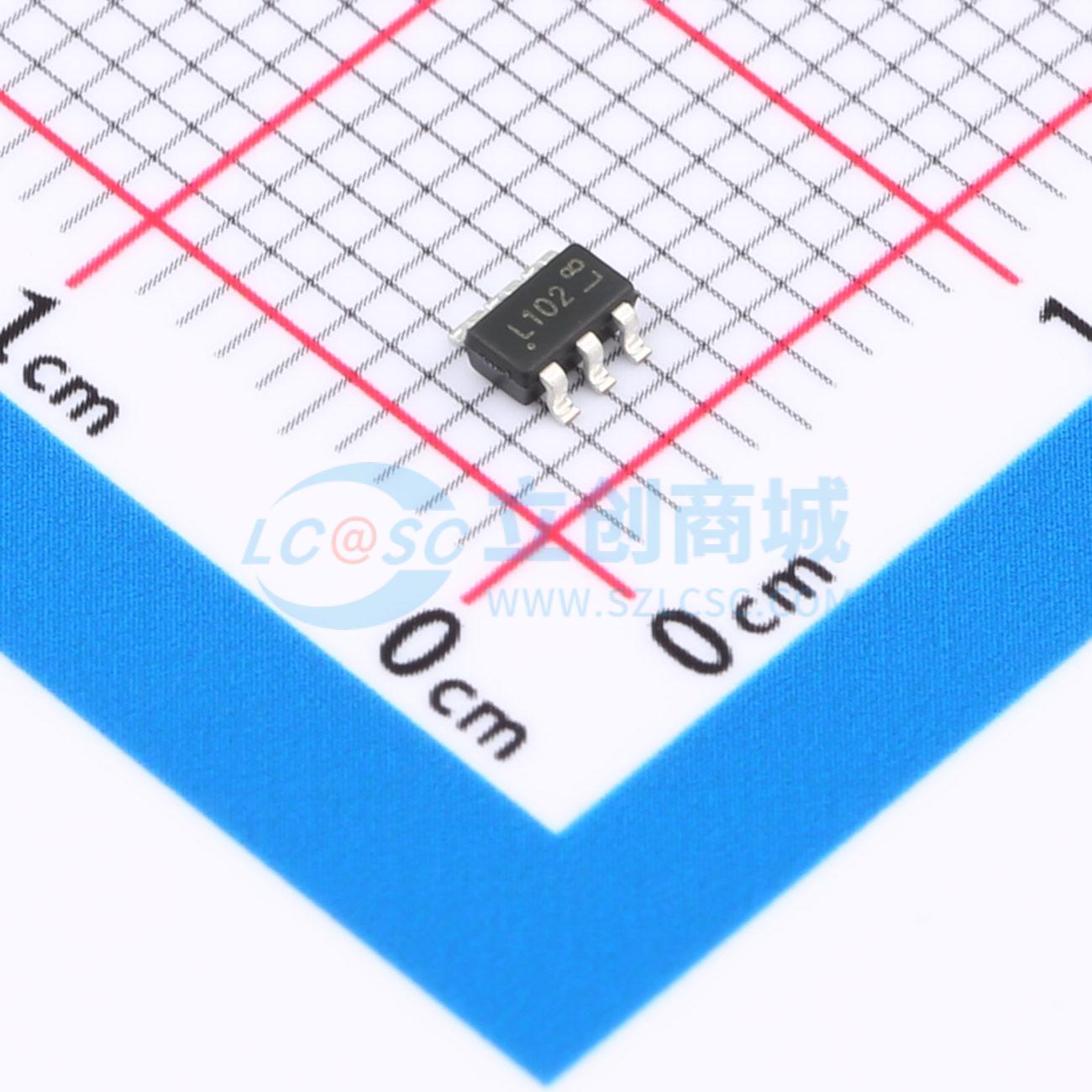

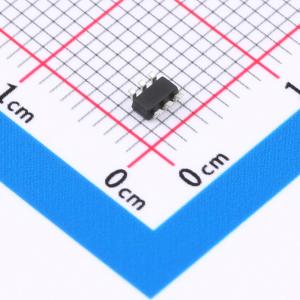

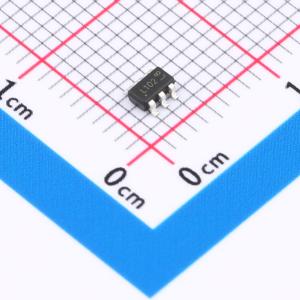

温馨提醒：图片仅供参考，商品以实物为准
AL5802-7
AL5802 LED 驱动器结合了高增益和预偏置NPN晶体管。
- 描述
- AL5802 结合了一个高增益 NPN 晶体管和一个预偏置的 NPN 晶体管，形成了一个简单且占用空间小的 LED 驱动器。LED 电流由连接在 REXT 引脚（6）到 GND 引脚（4）之间的外部电阻设定，内部高增益晶体管在外部电阻上产生约 0.6V 的电压。AL5802 的开集输出可以在 0.8V 到 30V 之间工作，使其能够在 5V 到 24V 的电源下工作而无需额外组件。通过使用低阻抗电压源驱动 BIAS 引脚（2），或使用外部开集 NPN 晶体管或开漏 N 沟道 MOSFET 驱动 EN 引脚（3），可以实现 LED 电流的 PWM 调光。AL5802 采用 SOT26 封装，适用于驱动 20mA 至 120mA 的 LED 电流。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL5802-7
- 商品编号
- C129160
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.5V~30V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 800mV~30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 120mA | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
AL5802 结合了一个高增益 NPN 晶体管和一个预偏置的 NPN 晶体管，形成了一个简单且占用空间小的 LED 驱动器。LED 电流由连接在 REXT 引脚（6）到 GND 引脚（4）之间的外部电阻设定，内部高增益晶体管在外部电阻上产生约 0.6V 的电压。AL5802 的开集输出可以在 0.8V 到 30V 之间工作，使其能够在 5V 到 24V 的电源下工作而无需额外组件。通过使用低阻抗电压源驱动 BIAS 引脚（2），或使用外部开集 NPN 晶体管或开漏 N 沟道 MOSFET 驱动 EN 引脚（3），可以实现 LED 电流的 PWM 调光。AL5802 采用 SOT26 封装，适用于驱动 20mA 至 120mA 的 LED 电流。
商品特性
- 参考电压 VRSET = 0.65V
- 温度范围 -40 至 +125℃
- 开集电极输出 0.8V 至 30V
- 负温度系数 – 在高温下自动降低 LED 电流
- 低热阻 SOT26，带铜引线框架
- 完全无铅且符合 RoHS 标准（注释 1 和 2）
- 无卤素和无锑。“绿色”器件（注释 3），符合 AEC-Q101 高可靠性标准
应用领域
- 线性LED驱动器
- LED显示屏
- 离线LED照明器具
