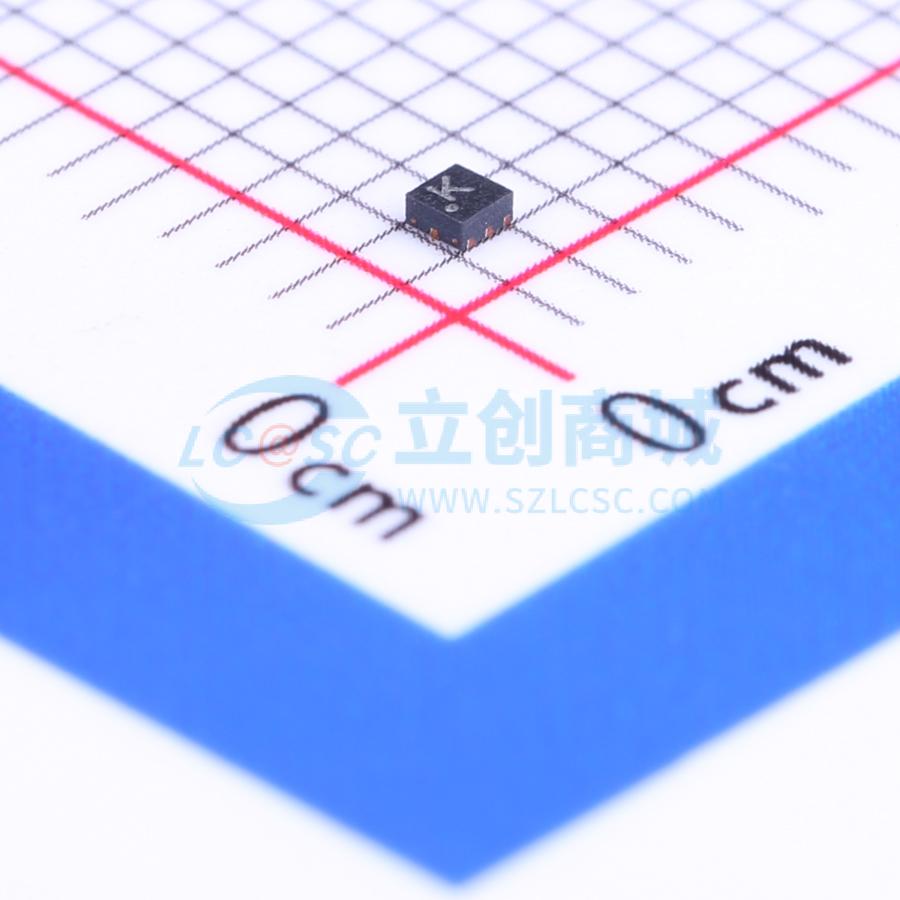

温馨提醒：图片仅供参考，商品以实物为准

SKY13351-378LF

20MHz至6.0GHzGaAsSPDT射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SKY13351-378LF是一款pHEMTGaAsFETI/C开关，适用于传输/接收应用。通过将RF公共端（INPUT，引脚5）连接到OUTPUT1或OUTPUT2端口（引脚1或3），可以实现低损耗路径（即在VCTL1或VCTL2引脚上施加正电压）。该开关在隔离端口上呈现反射短路。
品牌名称: SKYWORKS
商品型号: SKY13351-378LF
商品编号: C129189
商品封装: DFN-6-EP(1x1)
包装方式: 编带
商品毛重: 0.053克(g)

商品参数

商品概述

SKY13351-378LF是一款pHEMT砷化镓场效应晶体管（FET）集成电路（I/C）开关。通过使用低损耗路径（即向VCTL1或VCTL2引脚施加正电压）将射频公共端口（输入，引脚5）连接到OUTPUT1或OUTPUT2端口（分别为引脚1或3），该开关可用于发射/接收应用。该开关在隔离端口为“反射短路”。该开关采用紧凑的1 x 1 mm、6引脚露垫塑料微引脚框架双封装（MLPD）制造。

商品特性

正电压控制（0和1.8 V至0和5.0 V）
宽带频率范围：20 MHz至6.0 GHz
极低插入损耗，在2.45 GHz时典型值为0.35 dB
高隔离度，在GHz时典型值为24 dB
出色的线性性能，|P0.5dB = +30 dBm
超小型MLPD（6引脚，1 x 1 mm）封装（根据JEDEC J - STD - 020标准，湿敏等级1，260 ℃）

应用领域

WLAN 802.11 a/b/g/n网络
WLAN中继器
ISM频段无线电
低功耗发射接收系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	20MHz~6GHz
	隔离度	24dB

	属性	参数值
	插入损耗	0.35dB
	工作电压	1.8V~5V
	工作温度	-40℃~+85℃
