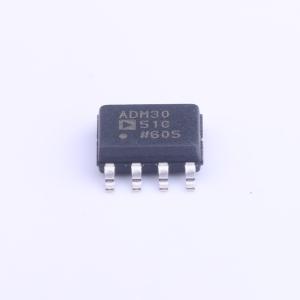

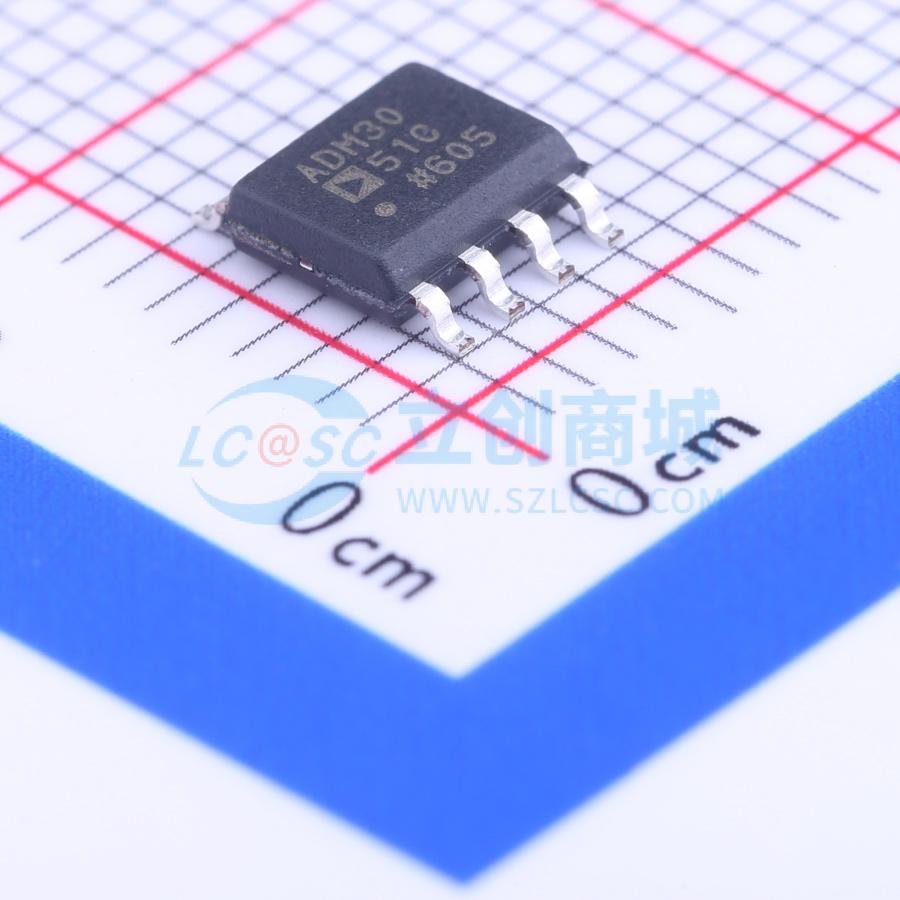

温馨提醒：图片仅供参考，商品以实物为准

ADM3051CRZ-REEL7

高速工业CAN收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速工业CAN收发器，符合ISO 11898标准，支持高达1 Mbps的数据速率，具有短路保护和热关断保护。
品牌名称: ADI(亚德诺)
商品型号: ADM3051CRZ-REEL7
商品编号: C129259
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

ADM3051是一款控制器局域网（CAN）物理层收发器，可使协议层CAN控制器接入物理层总线。ADM3051符合ISO 11898标准，能够以高达1 Mbps的数据速率运行。该器件具备限流和热关断功能，可防止在24 V总线电源系统中出现输出短路，以及总线可能对地或电源端子短路的情况。该产品在-40℃至+125℃的工业温度范围内进行了全面规格测试，采用8引脚SOIC封装。该器件有三种工作模式：高速模式、斜率控制模式和待机模式。第8引脚（RS）用于选择工作模式。通过向RS引脚施加逻辑高电平可选择低电流待机模式。通过将RS引脚通过电阻接地来修改斜率的上升和下降，可将器件设置为斜率控制模式以限制电磁干扰（EMI）。此模式便于使用非屏蔽电缆。或者，将RS引脚接地以禁用斜率控制，可实现高速运行。此模式下需要使用屏蔽电缆或采取其他措施来控制EMI。

商品特性

物理层CAN收发器
VCC引脚5 V供电
符合ISO 11898标准
高达1 Mbps的高速数据速率
在24 V系统中，CANH和CANL引脚具备针对电源/地短路的短路保护功能
未供电节点不会干扰总线
总线上可连接110个或更多节点
斜率控制以降低EMI
热关断保护
低电流待机模式
工业工作温度范围（-40℃至+125℃）
采用8引脚SOIC封装

应用领域

CAN数据总线
工业现场网络
DeviceNet应用
CanOpen、CanKingdom

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	1Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	78mA
	工作温度	-40℃~+125℃
	静态电流	275uA
