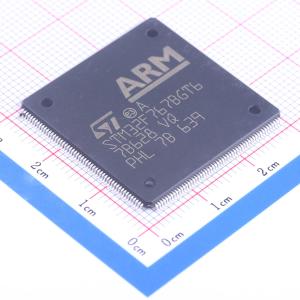

STM32F767BGT6
带DSP和FPU的高性能ARM Cortex-M7 MCU，具有1 MB Flash、216 MHz CPU、ART加速器、一级缓存、SDRAM、TFT、JPEG编解码器和DFSDM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F767BGT6
- 商品编号
- C129277
- 商品封装
- LQFP-208(28x28)
- 包装方式
- 托盘
- 商品毛重
- 6.278克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M7 | |
| CPU最大主频 | 216MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 512KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 159 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ARM Cortex-M7 32位MCU+FPU，性能达462 DMIPS，最高配备2MB Flash内存、512+16+4KB RAM，支持USB OTG HS/FS，拥有28个通信接口，具备LCD和DSI功能。
商品特性
- 核心：ARM 32位Cortex-M7 CPU，带DPFPU、ART Accelerator和L1缓存（16KB I/D缓存），可从嵌入式Flash和外部存储器实现零等待状态执行，最高频率216 MHz，支持MPU、462 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1）及DSP指令
- 内存：最高2MB Flash（双bank，支持读写同时进行）；SRAM包括512KB（含128KB数据TCM RAM用于关键实时数据）+16KB指令TCM RAM（用于关键实时例程）+4KB备份SRAM；灵活外部存储器控制器，支持32位数据总线（SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存储器）
- 图形功能：Chrom-ART Accelerator（DMA2D）图形硬件加速器；硬件JPEG编解码器；LCD-TFT控制器支持最高XGA分辨率；MIPI DSI主机控制器支持最高720p 30Hz分辨率
- 时钟、复位和电源管理：应用电源和I/O电压范围1.7V至3.6V；支持POR、PDR、PVD和BOR；专用USB电源；4至26MHz晶振；内部16MHz工厂校准RC（精度1%）；32kHz RTC振荡器（带校准）；内部32kHz RC（带校准）
- 封装：LQFP100（14×14mm）、UFBGA176（10×10mm）、TFBGA216（13×13mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、LQFP208（28×28mm）、WLCSP180（0.4mm pitch）
- 低功耗：支持睡眠、停止和待机模式；VBAT电源用于RTC、32×32位备份寄存器及4KB备份SRAM
- 外设：3×12位2.4 MSPS ADC（最多24通道）；Sigma Delta调制器数字滤波器（DFSDM，8通道/4滤波器）；2×12位DAC；通用DMA（16流DMA控制器，带FIFO和突发支持）；最多18个定时器（13个16位、2个32位，均最高216MHz，含1个低功耗16位定时器可在停止模式使用）；2个看门狗、SysTick定时器；调试模式支持SWD和JTAG接口、Cortex-M7 Trace Macrocell
- I/O端口：最多168个带中断能力的I/O端口；最多164个快速I/O（最高108MHz）；最多166个5V耐受I/O
- 通信接口：最多28个通信接口，包括最多4个I²C接口（SMBus/PMBus）、4个USART/4个UART（12.5 Mbit/s，支持ISO7816、LIN、IrDA、调制解调器控制）、6个SPI（最高54 Mbit/s，3个带复用单工I2S用于音频）、2个SAI（串行音频接口）、3个CAN（2.0B Active）、2个SDMMC、SPDIFRX接口、HDMI-CEC、MDIO从接口
- 高级连接性：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE 1588v2硬件、MII/RMII）；8至14位摄像头接口（最高54 Mbyte/s）；真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID
