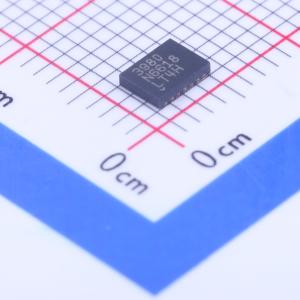

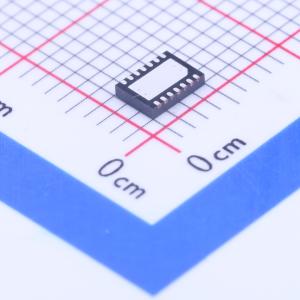

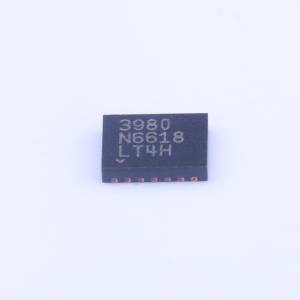

LT3980EDE#PBF

具 85uA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器

描述: 具 85μA 静态电流的 58V、2A、2.4MHz 降压型开关稳压器
品牌名称: ADI(亚德诺)
商品型号: LT3980EDE#PBF
商品编号: C117106
商品封装: DFN-14(3x4)
包装方式: 管装
商品毛重: 0.059克(g)

商品参数

商品概述

LT3980是一款可调频率（100kHz至2.4MHz）的单片降压型开关稳压器，可接受最高58V（80V瞬态）的输入电压。芯片内集成了一个导通电阻为200mΩ的高效开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，可实现快速瞬态响应和良好的环路稳定性。即使在使用高开关频率时，续流二极管电流检测（DA引脚）也能在输入电压瞬变期间保护电路。低纹波突发模式（Burst Mode）操作可在低输出电流时保持高效率，同时在典型应用中使输出纹波低于15mV。此外，当VOUT高于3V时，LT3980可通过从输出端获取偏置电流来进一步提高低输出电流时的效率。关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚上的电阻和电容可提供受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的91%时，电源正常标志发出信号。LT3980提供16引脚MSOP和3mm×4mm DFN封装，带有散热焊盘以实现低热阻。

商品特性

宽输入范围：3.6V至58V工作电压
过压锁定功能可在高达80V的瞬态电压下保护电路
最大输出电流2A
低纹波（<15mV_P-P）突发模式（Burst Mode）操作：在12V_IN至3.3V_OUT时，I_0 = 85µA
可调开关频率：100kHz至2.4MHz
低关断电流：I_0 < 1µA
续流二极管电流检测可在短路和输入过压时保护电路
可在250kHz至2MHz之间同步
电源正常标志
饱和开关设计：导通电阻200mΩ
热保护
软启动功能
小型16引脚热增强型MSOP和3mm×4mm DFN封装

应用领域

汽车电池稳压
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~58V
	输出电压	790mV~57.42V
	输出电流	2A
	开关频率	2.25MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
