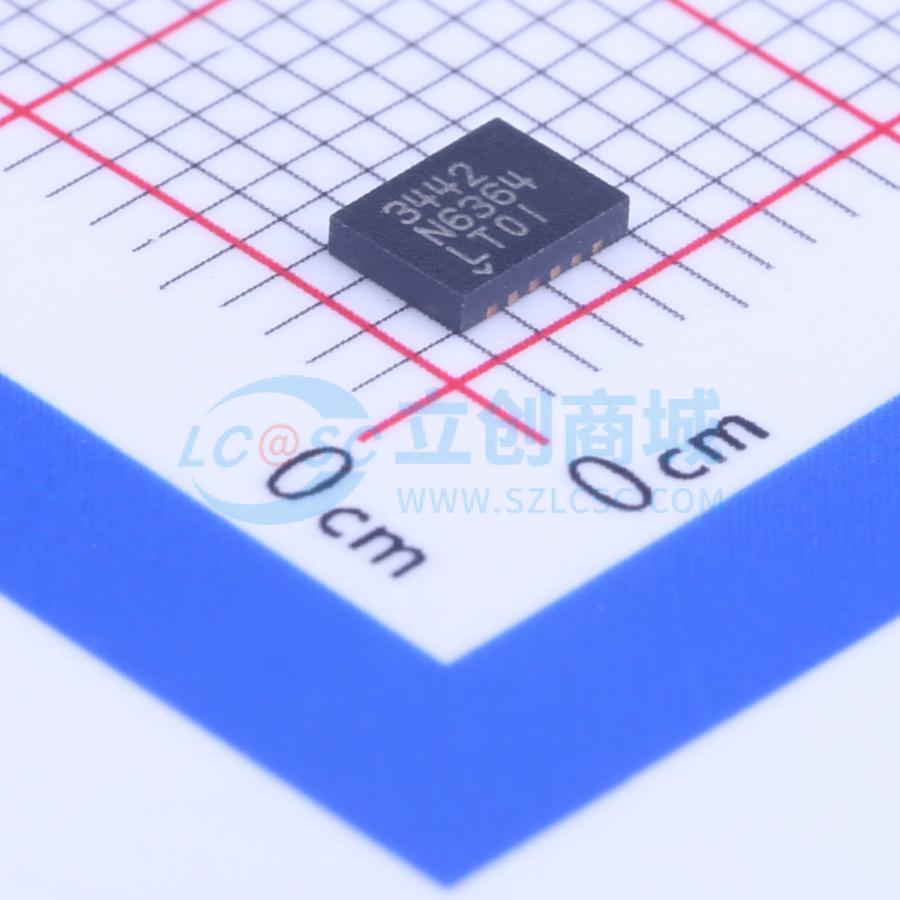

LTC3442EDE#PBF

具有自动突发模式操作的微功率同步降压-升压 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3442EDE#PBF
商品编号: C117118
商品封装: DFN-12(3x4)
包装方式: 管装
商品毛重: 0.333克(g)

商品参数

商品概述

LTC3442是一款高效率的固定频率升降压DC-DC转换器，能够在输入电压高于、低于或等于输出电压的情况下工作。该IC采用的拓扑结构在所有工作模式下提供了连续的传递函数，使其非常适合单节锂离子电池或多节碱性电池的应用，其中输出电压位于电池电压范围内。

包括两个0.10Ω N沟道MOSFET开关和两个0.10Ω P沟道开关。可以通过外部电阻分别编程设置工作频率和平均输入电流限制。在Burst Mode（突发模式）操作中，静态电流仅为35µA，从而最大化了便携式应用中的电池寿命。自动Burst Mode操作允许用户编程设置突发模式下的负载电流，或者手动控制。

其他特性还包括1µA关断电流、可编程软启动、峰值电流限制和热关断。LTC3442采用低剖面、增强散热性能的12引脚（4mm x 3mm x 0.75mm）DFN封装。

商品特性

在输入电压高于、低于或等于输出电压时，可调节输出
单个电感器，无需肖特基二极管
手动或可编程自动突发模式操作
可编程平均输入电流限制
从单个锂离子电池提供高达1.2A的连续输出电流
高效率：最高可达95%
关闭时输出断开
2.4V至5.5V输入电压范围
2.4V至5.25V输出电压范围
突发模式下35µA静态电流
可编程频率从300kHz到2MHz
<1µA关闭电流
小型、散热增强型12引脚（4mm x 3mm）DFN封装

应用领域

PDA/智能手机
手持电脑
MP3播放器
手持仪器
数码相机
无线手持设备
USB外设

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.4V~5.5V
	输出电压	2.4V~5.25V
	输出电流	1.2A
	开关频率	2MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	内置
	输出类型	可调
