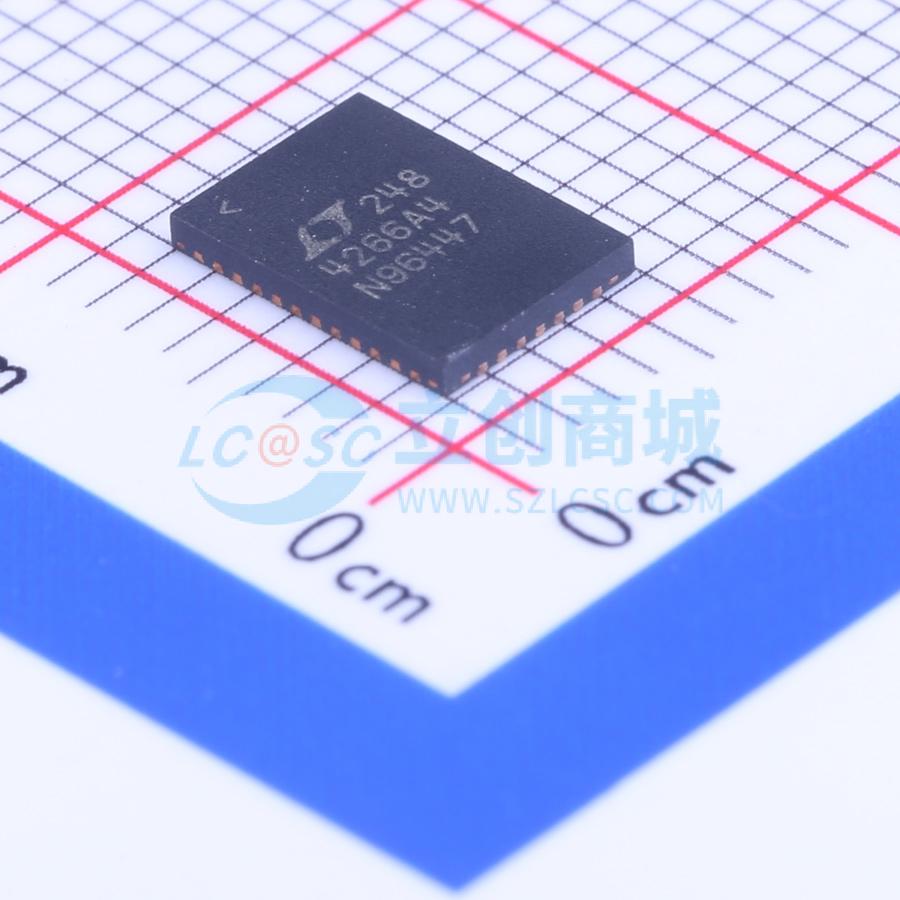

温馨提醒：图片仅供参考，商品以实物为准

LTC4266AIUHF-4#PBF

四通道 PoE / PoE+ / LTPoE++ PSE 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC4266AIUHF-4#PBF
商品编号: C117110
商品封装: QFN-38(5x7)
包装方式: 管装
商品毛重: 0.122克(g)

商品参数

商品概述

UC4266A是一款四端口供电设备(PSE)控制器，能够向兼容的LTPoE++受电设备(PD)提供高达90W的LTPoE++功率。专有的检测/分类方案允许LTPoE++ PSE与LTPoE++ PD之间相互识别，同时保持与现有的Type 1（13W）和Type 2（25.5W）PD的兼容性和互操作性。LTC4266A的功能集是流行的LTC4266功能集的超集。这些PSE控制器具有低导通电阻的外部MOSFET和0.25Ω的检测电阻，在LTPoE++电流水平下尤其重要，以保持尽可能低的散热。

高级电源管理功能包括：14位电流监测ADC、DAC可编程电流限制以及选定端口的多功能快速关闭。先进的电源管理主机软件可在免费许可下获得。PD发现使用专有的双模式4点检测机制，确保对错误PD检测具有极佳的抗干扰能力。LTC4266包含一个工作频率可达1MHz的20kHz串行接口。

LTC4266有多种功率等级可供选择，提供的PD功率分别为13W、25.5W、38.7W、52.7W、70W和90W。这些控制器采用38引脚5mm x 7mm QFN封装。

商品特性

四个独立的PSE通道
符合IEEE 802.3at Type 1和Type 2标准
低功耗
每通道0.25Ω检测电阻
高可靠性4点PD检测
2点强制电压
2点强制电流
高电容传统设备检测
1MHz I2C兼容串行控制接口
中跨回退计时器
支持2对线和4对线输出功率
提供多种功率等级
- LTC4266A-1: LTPoE++ 38.7W
- LTC4266A-2: LTPoE++ 52.7W
- LTC4266A-3: LTPoE++ 70W
- LTC4266A-4: LTPoE++ 90W
- LTC4266C: PoE 13W
采用38引脚5mm x 7mm QFN封装

应用领域

LTPoE++ PSE 交换机/路由器
LTPoE++ PSE 中跨设备
IEEE 802.3at 类型 1 PSE 交换机/路由器
IEEE 802.3at 类型 1 PSE 中跨设备

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(52个/管，最小起订量 1040 个)

个

起订量：1040 个52个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	支持PoE标准	IEEE 802.3 at(PoE+)
	最大功率	90W
	通道数	4

	属性	参数值
	芯片工作电压	3.3V
	输入电压(VPWR)	54.75V~57V
	特性	故障保护；过流保护
	工作温度	-40℃~+85℃
