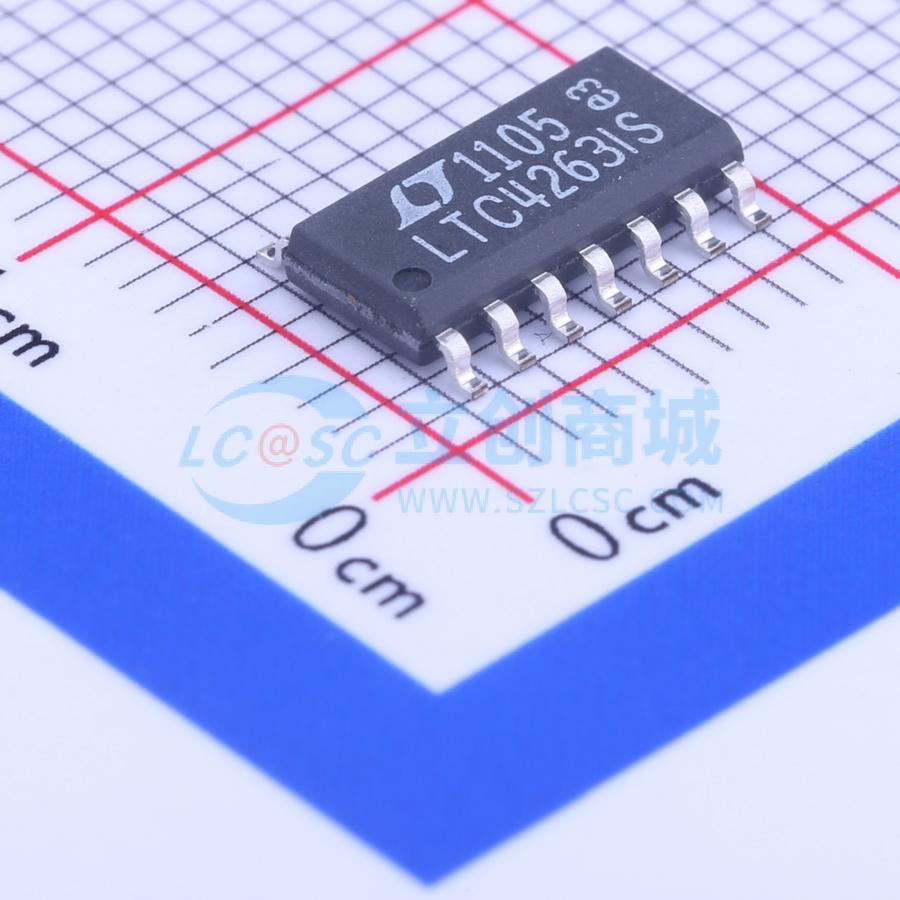

温馨提醒：图片仅供参考，商品以实物为准

LTC4263IS#PBF

具内部开关、符合 IEEE 802.3af 标准的单通道 PSE 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC4263IS#PBF
商品编号: C117112
商品封装: SOIC-14
包装方式: 管装
商品毛重: 1.5克(g)

商品概述

LTC4263是一款用于符合IEEE 802.3af标准的以太网供电系统的自主单通道PSE控制器。它包含一个板载功率MOSFET、内部浪涌电流限制和短路控制电路、符合IEEE 802.3af标准的PD检测和分类电路，以及可选择的AC或DC断开检测。板载控制算法提供了完整的符合IEEE 802.3af标准的操作，无需微控制器。LTC4263简化了PSE的实现，只需要一个48V电源和少量无源支持组件。

可编程的板载电源管理电路允许多个LTC4263在多端口系统中分配和共享电源，从而最大化利用48V电源——所有这些都不需要主机处理器的干预。端口电流限制可以配置为根据检测到的PD类别自动调整。检测回退时间可配置为适用于端点或中跨操作。内置的折返保护和热保护提供了全面的故障保护。

一个LED引脚指示由LTC4263控制的端口状态。当从单一48V电源运行时，LED引脚可以用作简单的开关电流源，以减少LED驱动电路中的功耗。

LTC4263提供14引脚4mm x 3mm DFN和14引脚SO封装。

应用领域

符合 IEEE 802.3af 标准的终端/中跨PSE
单端口或多端口电源注入器
电源转发器
端口数量较少的PSE
适用于环境B的PSE
独立式PSE

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(55个/管，最小起订量 1045 个)

个

起订量：1045 个55个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	最大功率	15.4W

	属性	参数值
	通道数	1
	工作温度	-40℃~+85℃
