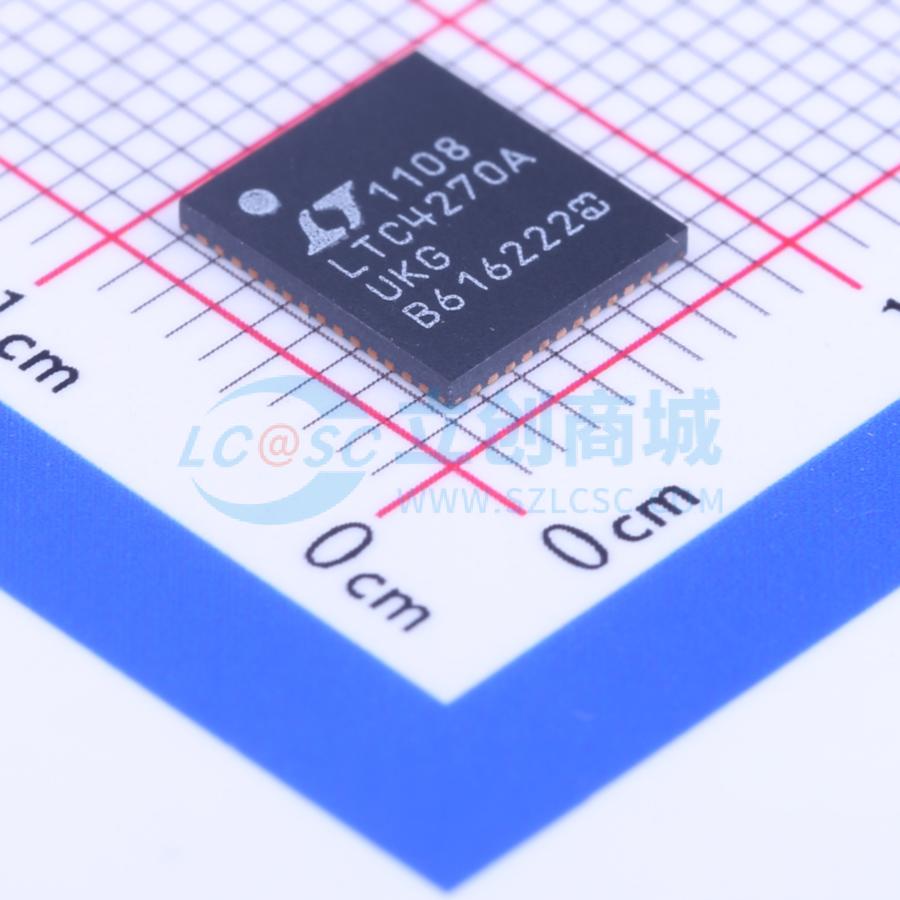

温馨提醒：图片仅供参考，商品以实物为准

LTC4270AIUKG#PBF

12 端口 PoE / PoE+ / LTPoE++ PSE 控制器

品牌名称: ADI(亚德诺)
商品型号: LTC4270AIUKG#PBF
商品编号: C117116
商品封装: QFN-52-EP(7x8)
包装方式: 管装
商品毛重: 0.58克(g)

商品概述

LTC 4270/LTC4271芯片组是一款12端口供电设备(PSE)控制器，设计用于符合IEEE 802.3at Type 1和Type 2（高功率）标准的以太网供电(PoE)系统。变压器隔离通信协议取代了昂贵的光耦合器和复杂的隔离3.3V电源，从而显著降低了BOM成本。LTC4270/LTC4271芯片组通过使用低RDS(ON)外部MOSFET和0.25Ω检测电阻实现了业界最低的热耗散。

高级电源管理功能包括每个端口的12位电流监测ADC、可编程电流限制DAC以及预选端口的多功能快速关闭。提供免费许可的高级电源管理主机软件。PD发现采用专有的双模式4点检测机制，确保具有出色的抗误检能力。支持中跨PSE，具有2事件分类和2秒退避定时器。LTC4270/LTC4271包含一个最高可达1MHz的I2C串行接口。

LTC4270/LTC4271提供多种功率等级，允许传输至受电设备的功率高达90W。

商品特性

12个独立的PSE通道
符合IEEE 802.3at Type 1和Type 2标准
芯片组提供电气隔离，减少BOM成本，可省去多达6个高速光耦合器，无需隔离的3.3V电源
低功耗，每通道0.25Ω检测电阻
非常高的可靠性，4点PD检测
2点强制电压
2点强制电流
VEE和VPORT监控
1秒滚动IPORT平均
支持2对线和4对线输出功率
1MHz I2C兼容串行控制接口
提供三种功率等级
- A级 – LTPoE++ 38.7W至90W
- B级 – PoE+ 25.5W
- C级 – PoE 13W
可用封装为52引脚7mm x 8mm (LTC4270)和24引脚4mm x 4mm (LTC4271) QFN封装

应用领域

以太网供电电源端交换机/路由器
以太网供电电源端Midspans

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(45个/管，最小起订量 1035 个)

个

起订量：1035 个45个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	供电设备(PSE)
	最大功率	90W

	属性	参数值
	通道数	12
	工作温度	-40℃~+85℃
