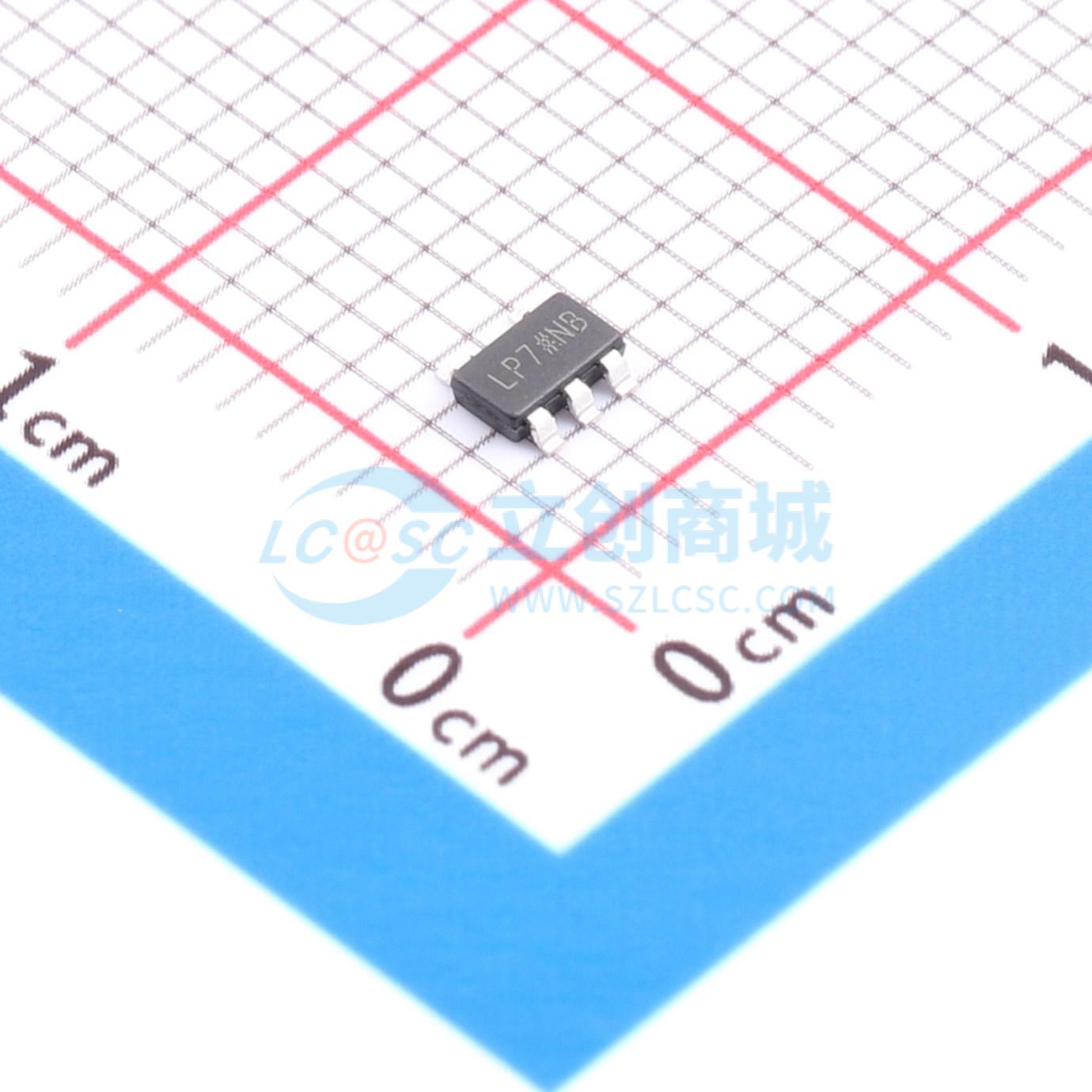

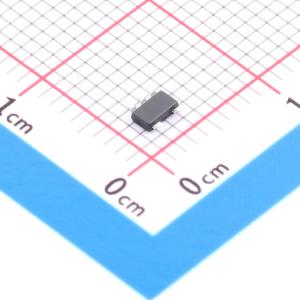

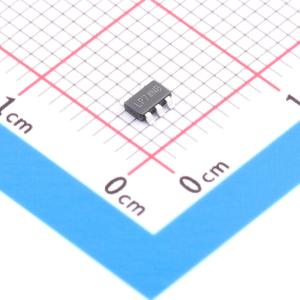

ADP7142AUJZ-2.5-R7

ADP7142是一款CMOS低压差（LDO）线性稳压器，工作电压范围为2.7 V至40 V，可提供高达200 mA的输出电流。这款高输入电压LDO非常适合用于调节工作在39 V至1.2 V电源轨上的高性能模拟和混合信号电路。该器件采用先进的专有架构，具有高电源抑制比、低噪声的特点，并且使用一个2.2 μF的小型陶瓷输出电容器就能实现出色的线路和负载瞬态响应。对于5 V及以下的固定输出电压选项，ADP7142稳压器的输出噪声为11 μV rms，且与输出电压无关。

ADP7142有15种固定输出电压选项。现货提供的电压有：1.2 V（可调）、1.8 V、2.5 V、3.3 V、3.8 V和5.0 V。特殊订单可提供的其他电压有：1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.0 V、4.2 V和4.6 V。

每个固定输出电压都可以通过外部反馈分压器在初始设定点之上进行调整。这使得ADP7142能够在高电源抑制比和低噪声的情况下提供1.2 V至（输入电压 - 压差）的输出电压。

LFCSP和SOIC封装支持通过外部电容器进行用户可编程软启动。

ADP7142采用6引脚、2 mm × 2 mm的LFCSP封装，不仅是一种非常紧凑的解决方案，而且对于需要在小尺寸、薄型封装中提供高达200 mA输出电流的应用，还能提供出色的热性能。ADP7142也提供5引脚TSOT和8引脚SOIC封装。

• 低噪声：11 μV rms，与固定输出电压无关
• 10 kHz时电源抑制比为88 dB，100 kHz时为68 dB，1 MHz时为50 dB，输出电压 ≤ 5 V，输入电压 = 7 V
• 输入电压范围：2.7 V至40 V
• 最大输出电流：200 mA
• 初始精度：±0.8%
• 线路、负载和温度范围内的精度：
  • -40°C至+85°C时为 - 1.2%至+1.5%
  • -40°C至+125°C时为±1.8%
• 低压差电压：200 mA负载下典型值为200 mV，输出电压 = 5 V
• 用户可编程软启动（仅LFCSP和SOIC封装）
• 低静态电流，无负载时典型值为50 μA
• 低关断电流：输入电压 = 6 V时为1.8 μA，输入电压 = 40 V时为3.0 μA
• 使用2.2 μF小型陶瓷输出电容器即可稳定工作
• 固定输出电压选项：1.8 V、2.5 V、3.3 V、3.8 V和5.0 V
• 1.2 V至5.0 V之间有15种标准电压可选
• 输出电压可从1.2 V调节至（输入电压 - 压差），输出可在初始设定点之上进行调整
• 精密使能
• 2 mm × 2 mm、6引脚LFCSP，8引脚SOIC，5引脚TSOT
• 通过AEC - Q100汽车应用认证

• 对噪声敏感的应用调节
• ADC、DAC电路、精密放大器、VCO VTUNE控制电源
• 通信和基础设施
• 医疗保健
• 工业和仪器仪表
• 汽车
