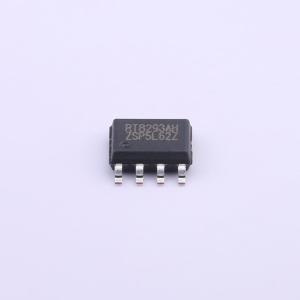

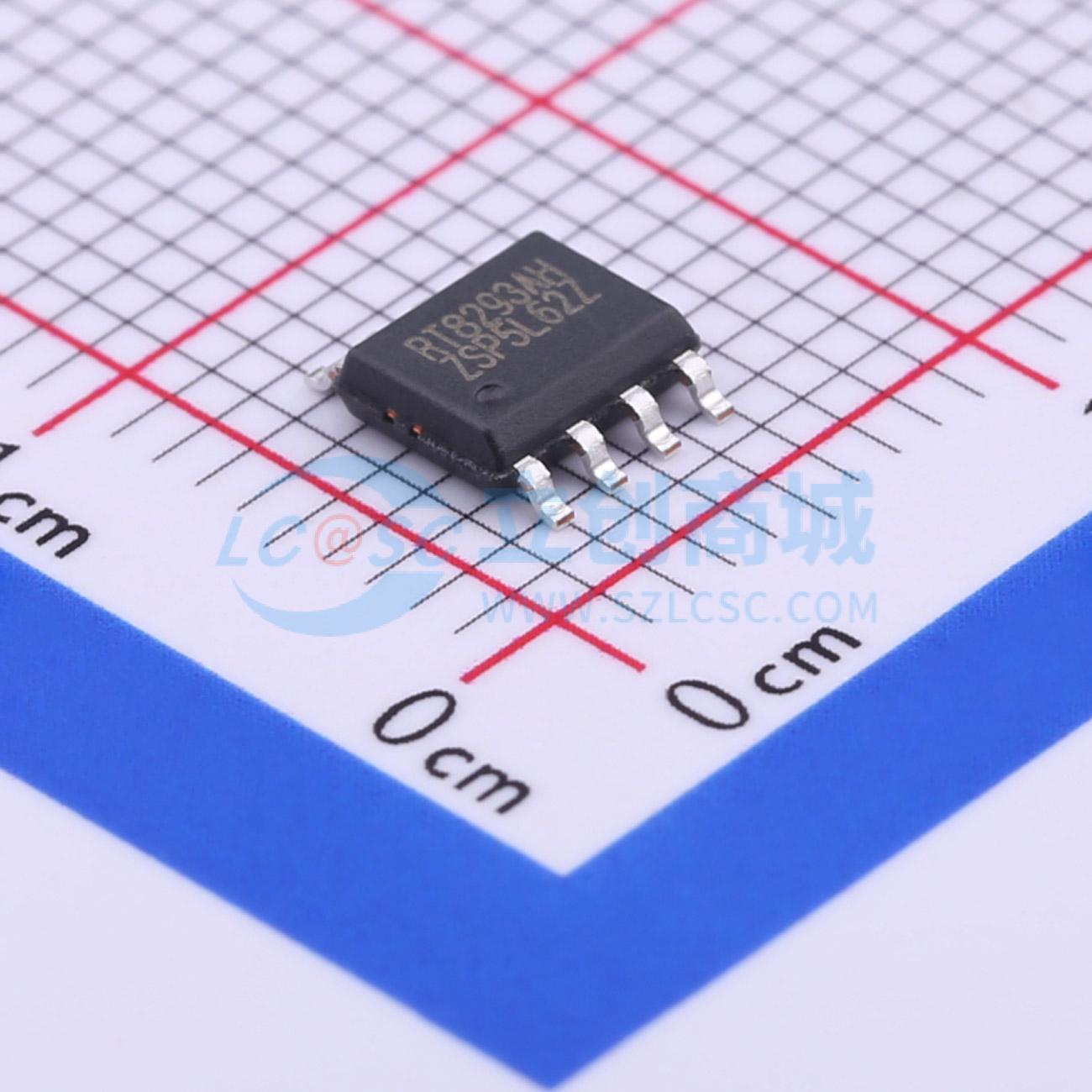

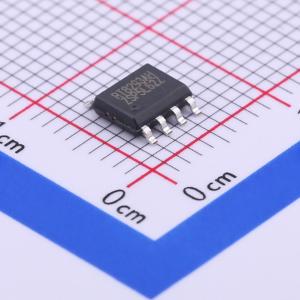

RT8293AHZSP

3A、23V、340kHz同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8293A是一款高效率的单片同步降压DC/DC转换器,可从4.5V至23V的输入电压范围内提供高达3A的输出电流。其电流模式架构和外部补偿使瞬态响应在广泛的负载和输出电容器范围内得到优化。该器件具有固定的340kHz开关频率,输出电压可调范围为0.8V至20V,最高效率可达95%。此外,还提供了短路保护、软启动、欠压保护和热关断保护等功能。
品牌名称: RICHTEK(立锜)
商品型号: RT8293AHZSP
商品编号: C116810
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

RT8293A是一款高效的单片同步降压DC/DC转换器，可在4.5V至23V的输入电源下提供高达3A的输出电流。RT8293A的电流模式架构和外部补偿功能，可在广泛的负载和输出电容范围内优化瞬态响应。逐周期电流限制功能可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。RT8293A还具备输出欠压保护和热关断保护功能。低电流（<3μA）关断模式可断开输出，便于电池供电系统进行电源管理。RT8293A采用SOP - 8（外露焊盘）封装。

商品特性

±1.5%高精度反馈电压
4.5V至23V输入电压范围
3A输出电流
集成N沟道MOSFET开关
电流模式控制固定频率工作：340kHz
输出电压可在0.8V至20V范围内调节
效率高达95%
可编程软启动
使用低ESR陶瓷输出电容时保持稳定逐周期过流保护
输入欠压锁定
输出欠压保护
热关断保护
符合RoHS标准且无卤

应用领域

无线接入点/路由器
机顶盒
工业和商业低功率系统
液晶显示器和电视
绿色电子产品/电器
高性能DSP的负载点稳压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~23V
	输出电压	800mV~20V
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
