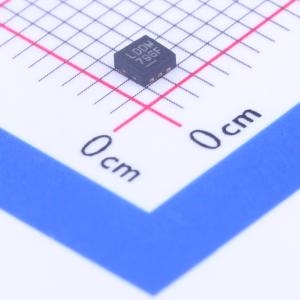

LTC3025EDC-1#TRMPBF

500mA 微功率 VLDO 线性稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC3025EDC-1#TRMPBF
商品编号: C117054
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

LTC3025-X 是一款微功耗、极低压差（VLDO）线性稳压器，可在低至 0.9V 的输入电压下工作。该器件能够提供 500mA 的输出电流，典型压差仅为 85mV。需要一个偏置（BIAS）电源来运行内部基准和 LDO 电路，而输出电流直接来自输入（IN）电源，以实现高效稳压。LTC3025-1 具有可调输出，基准电压低至 0.4V，而 LTC3025-2、LTC3025-3 和 LTC3025-4 分别具有 1.2V、1.5V 和 1.8V 的固定输出电压。 LTC3025-X 的低静态电流使其成为电池供电系统的理想选择。对于 3 节镍氢电池和单节锂离子电池应用，偏置电压可直接由电池提供，而输入可来自高效降压稳压器，从而提供高效、低噪声的输出。其他特性包括高输出电压精度、出色的瞬态响应、使用低至 1µF 的超低 ESR 陶瓷电容时的稳定性、短路和热过载保护以及输出电流限制。LTC3025-X 采用超小、薄型（0.75mm）6 引脚 DFN（2mm×2mm）封装。

商品特性

宽输入电压范围：0.9V 至 5.5V
使用陶瓷电容时稳定
极低压差：500mA 时为 85mV
可调输出范围：0.4V 至 3.6V（LTC3025-1）
固定输出：1.2V（LTC3025-2）、1.5V（LTC3025-3）、1.8V（LTC3025-4）
在温度、电源和负载变化时电压精度为 ±2%
低噪声：80µVRMS（10Hz 至 100kHz）
偏置电压范围：2.5V 至 5.5V
快速瞬态恢复
关断时将负载与 VIN 和 VBIAS 断开
低工作电流：典型值 IIN = 4µA，IBias = 50µA
低关断电流：典型值 IIN = 1µA，IBias = 0.01µA
输出电流限制
热过载保护
采用 6 引脚（2mm×2mm）DFN 封装

应用领域

低功耗手持设备
低电压逻辑电源
DSP 电源
手机
便携式电子设备
手持式医疗仪器
用于开关电源噪声抑制的后置稳压器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(500个/圆盘，最小起订量 1000 个)

个

起订量：1000 个500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	400mV~3.6V
	输出电流	500mA
	电源纹波抑制比(PSRR)	-
	压差	85mV@(500mA)

	属性	参数值
	静态电流(Iq)	4uA
	噪声	80uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	-
