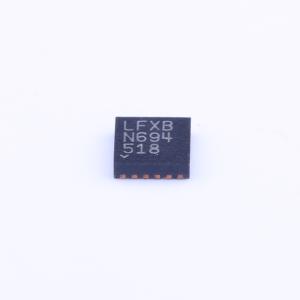

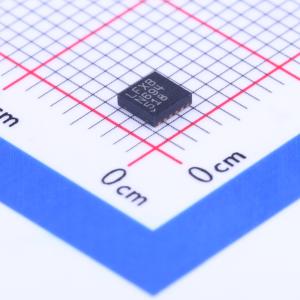

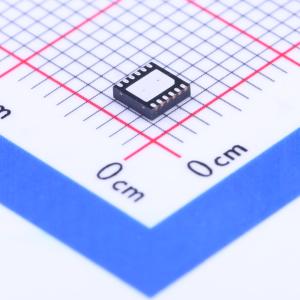

温馨提醒：图片仅供参考，商品以实物为准

LTC3600IDD#PBF

15V、1.5A、同步轨至轨单电阻器降压型稳压器

品牌名称: ADI(亚德诺)
商品型号: LTC3600IDD#PBF
商品编号: C117073
商品封装: DFN-12-EP(3x3)
包装方式: 管装
商品毛重: 0.4克(g)

商品参数

商品概述

LTC3600是一款高效率的单片同步降压稳压器，其输出仅通过一个外部电阻进行编程。ISET引脚上精确的内部生成50µA电流源允许使用单个外部电阻来设置输出电压，该电压范围从0V到低于VIN 0.5V。VOUT电压以单位增益方式直接反馈到误差放大器，并等于ISET电压。工作电源电压范围为4V至15V，适用于双锂离子电池和5V或12V输入的负载点电源应用。

工作频率可以与外部时钟同步，或者通过外部电阻在200kHz至4MHz之间编程。高开关频率允许使用小型表面贴装电感。独特的恒定导通时间架构非常适合在需要快速负载瞬态响应的高降压比应用中以高频工作。

商品特性

单电阻可编程VOUT
±1% ISET精度
独立于VOUT电压的严格VOUT调节
易于并联以实现更高的电流和散热
宽VOUT范围0V至VIN-0.5V
高效率：高达96%
1.5A输出电流
可调频率：200kHz至4MHz
4V至15V VIN范围
电流模式操作，具有出色的线路和负载瞬态响应
关断时零电源电流
提供热增强型12引脚（3mmx3mm）DFN和MSOP封装

应用领域

电压跟踪电源
负载点电源供应器
手持仪器
分布式电源系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(121个/管，最小起订量 1089 个)

个

起订量：1089 个121个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~15V
	输出电压	0V~14.5V
	输出电流	1.5A
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
