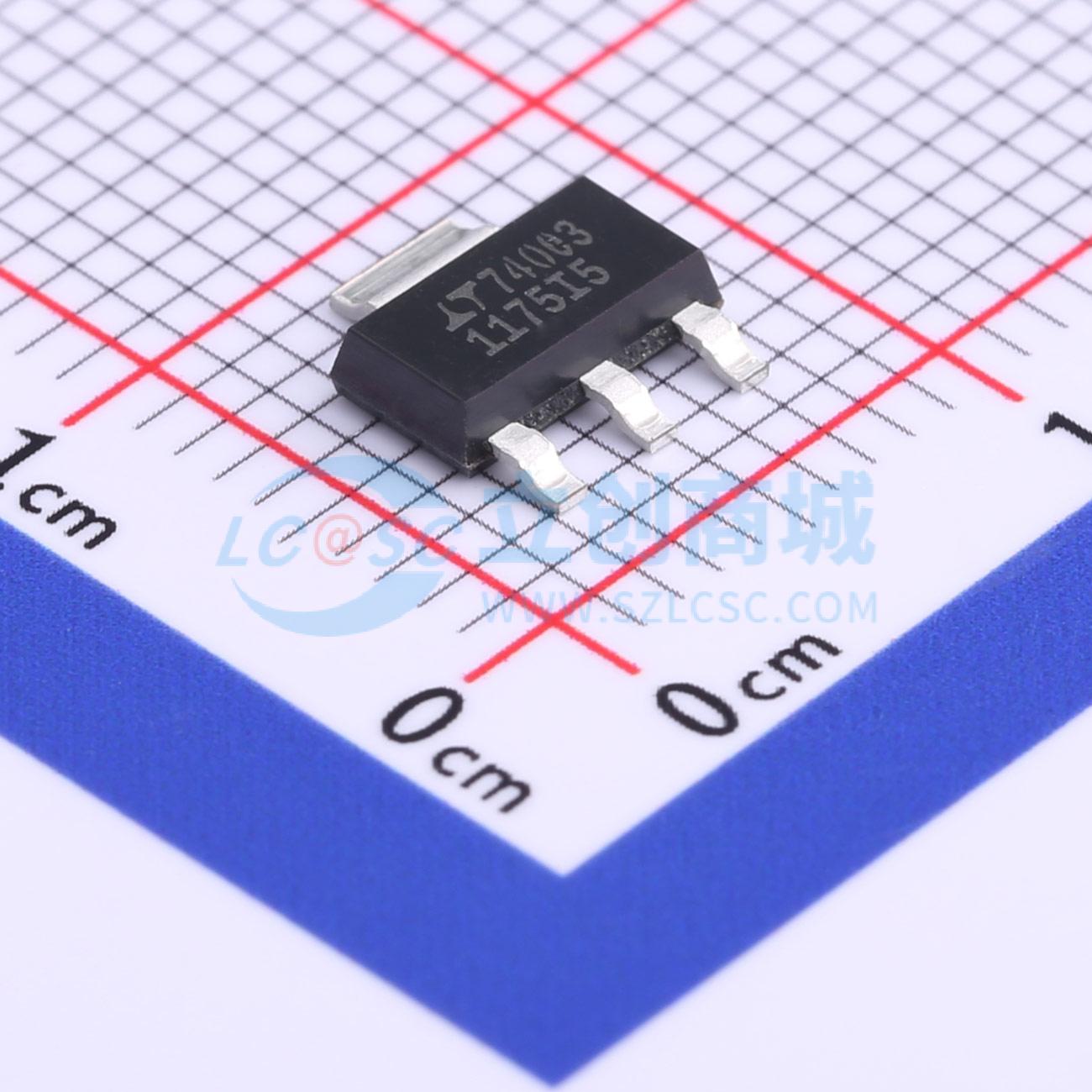

温馨提醒：图片仅供参考，商品以实物为准

LT1175IST-5#PBF

500mA、低压差、微功率负稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款负微功耗低压差稳压器。它的静态电流为 45μA，关机时降至 10μA。新的参考放大器拓扑结构提供了精确的直流特性，并能在极宽范围的输出电容下保持良好的环路稳定性。通过独特的功率晶体管抗饱和设计，可实现极低的压差和高效率
品牌名称: ADI(亚德诺)
商品型号: LT1175IST-5#PBF
商品编号: C117083
商品封装: SOT-223
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

LT1175是一款负微功耗低压差稳压器。它的静态电流为45μA，关断时可降至10μA。全新的基准放大器拓扑结构赋予其精确的直流特性，同时能在极宽范围的输出电容下保持良好的环路稳定性。独特的功率晶体管抗饱和设计实现了极低的压差和高效率。提供可调版本和固定5V版本。多项新特性使LT1175非常便于用户使用。SHDN引脚可直接与正或负逻辑电平连接。用户可在200mA、400mA、600mA和800mA中选择限流值。输出端可承受反向电压而不会损坏或锁死。与早期的一些设计不同，在压差状态下静态电流的增加受到有效限制。 LT1175具备完善的过流保护、功率限制和热关断功能。特别针对微功耗工作电流下的高温工作问题进行了处理，防止在空载条件下输出电压升高。LT1175提供8引脚PDIP和SO封装、3引脚SOT223封装，以及5引脚表面贴装DD封装和通孔TO - 220封装。8引脚SO封装专为低热阻而设计。

商品特性

工作电流：45μA
可调限流
低压线性压差特性
在宽范围输出电容下保持稳定
关断电流：10μA
正或负关断逻辑
固定5V和可调版本
耐受反向输出电压
提供8引脚PDIP和SO封装、3引脚SOT - 223封装、5引脚表面贴装DD封装和通孔TO - 220封装

应用领域

模拟系统
调制解调器
仪器仪表
A/D和D/A转换器
接口驱动器
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	-
	压差	500mV@(500mA)

	属性	参数值
	静态电流(Iq)	45uA
	噪声	-
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	负极
	输出通道数	1
