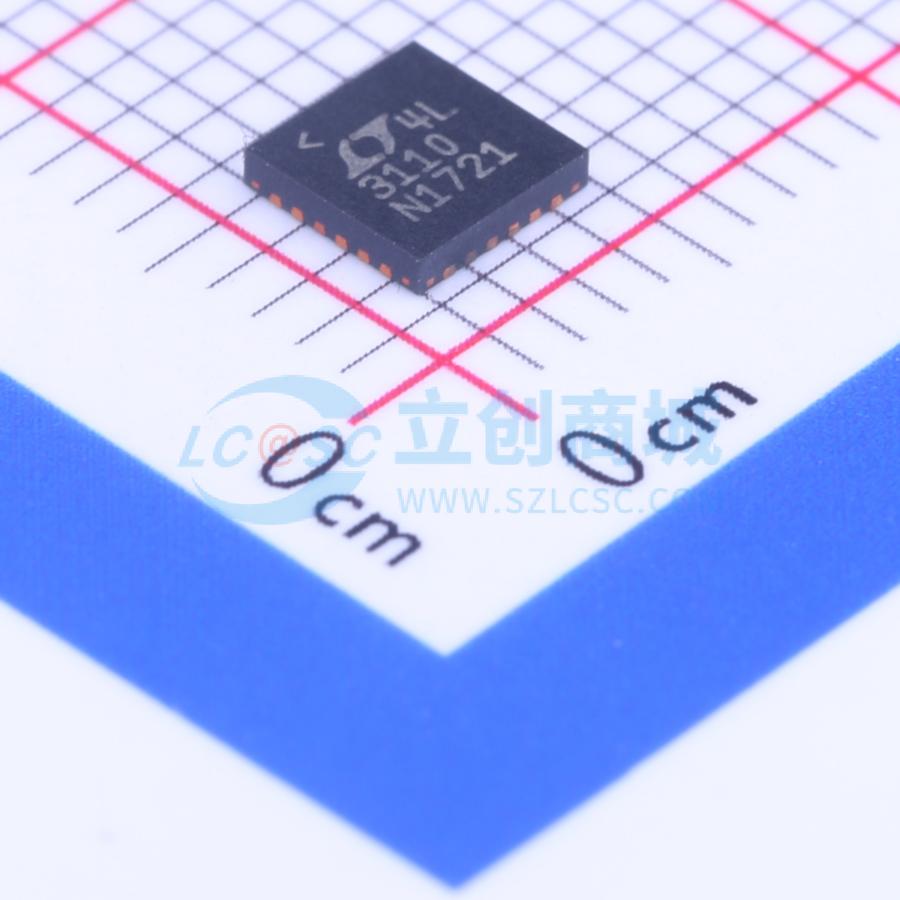

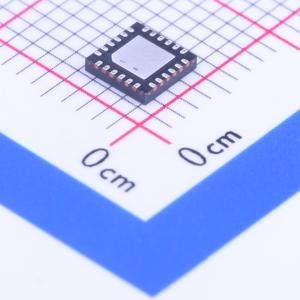

温馨提醒：图片仅供参考，商品以实物为准

LTC3110IUF#PBF

2A双向降压-升压DC/DC调节器和充电器/平衡器

品牌名称: ADI(亚德诺)
商品型号: LTC3110IUF#PBF
商品编号: C117097
商品封装: QFN-24-EP(4x4)
包装方式: 管装
商品毛重: 0.166克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压-升压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；工作状态指示；可调限流

商品概述

LTC3110是一款2A双向降压-升压型DC/DC稳压器，具备电容器充电和平衡功能。其0.1V至5.5V的宽电容器/电池电压范围以及1.8V至5.25V的系统备用电压范围，使其非常适合使用超级电容器或电池的各种备用应用。一种专有的低噪声开关算法可在电容器/电池电压高于、低于或等于系统输出电压时优化效率。 LTC3110可自动从充电模式转换为备用模式，也可根据外部命令切换模式。引脚可选的突发模式操作可降低待机电流并提高轻载效率，再加上1μA的关断电流，使LTC3110非常适合备用应用。其他特性包括用于方向控制和充电结束检测的电压监控器，以及一个带集电极开路输出、用于与微控制器接口的通用比较器。LTC3110采用热性能增强、薄型的24引脚TSSOP和4mm×4mm QFN封装。

商品特性

电容电压（VCAP）工作范围：0.1V至5.5V
系统电压（VSYS）工作范围：1.71V至5.25V
从充电模式自动切换到备用模式
可编程的±2%精度充电输入电流限制，范围为125mA至2A
±1%备用电压精度
自动备用电容平衡
固定1.2MHz开关频率
突发模式操作：40μA静态电流
内置可编程多功能比较器，带集电极开路输出
集电极开路输出，用于指示工作方向和充电结束
热性能增强的TSSOP - 24和4mm×4mm QFN - 24封装

应用领域

超级电容器备用转换器和充电器
电池备用转换器和充电器
服务器、RAID系统
带电池/电容器备用的射频系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	-
	输出电压	-
	输出电流	2A
	开关频率	1.2MHz
	工作温度	-40℃~+125℃
