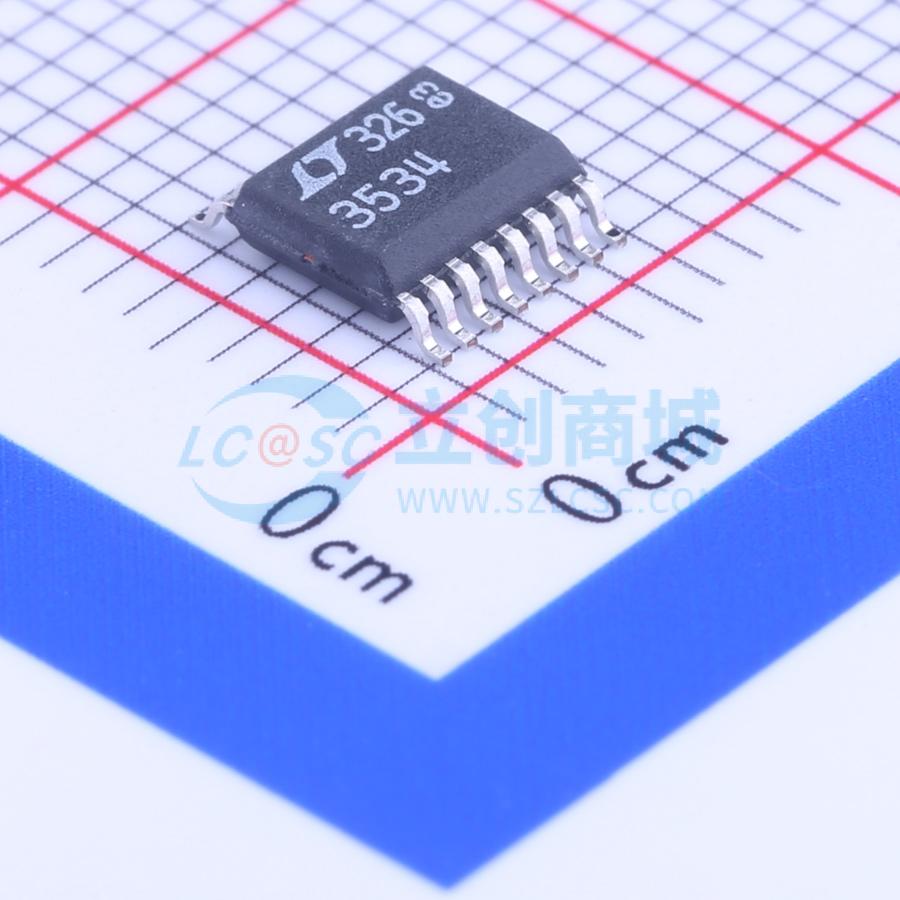

LTC3534EGN#PBF

7V、500mA 同步降压-升压型 DC/DC 转换器

品牌名称: ADI(亚德诺)
商品型号: LTC3534EGN#PBF
商品编号: C117100
商品封装: SSOP-16-150mil
包装方式: 管装
商品毛重: 0.182克(g)

商品参数

商品概述

LTC3534是一款宽VIN范围、高效、固定频率的降压 - 升压型DC/DC转换器，可在输入电压高于、低于或等于输出电压的条件下工作。该IC采用的拓扑结构可在所有工作模式下实现连续传递函数，使其非常适合输出电压处于电池电压范围内的多节碱性/镍氢电池或单节锂离子/聚合物电池应用。 LTC3534的VIN和VOUT扩展范围分别为2.4V至7V和1.8V至7V。在突发模式工作时，静态电流仅为25μA，可最大限度延长便携式应用中的电池使用寿命。突发模式操作由用户控制，可通过将PWM引脚拉低来启用。若将PWM引脚拉高，则启用固定频率开关。其他特性包括固定的1MHz工作频率、<1μA关断电流、短路保护、可编程软启动、电流限制和热过载保护。LTC3534提供热增强型16引脚（3mm×5mm）DFN和16引脚GN封装。

商品特性

输入电压高于、低于或等于输出电压时均可实现稳压输出
VIN范围为2.4至7V，VOUT范围为1.8至7V
由4节AA电池供电，可提供5V输出电压和500mA输出电流
单电感同步整流：效率高达94%
突发模式操作，IO为25μA
关断时输出断开
1MHz开关频率
关断电流<1μA
小型热增强型16引脚（5mm×3mm×0.75mm）DFN和16引脚GN封装

应用领域

医疗仪器
便携式条形码阅读器
便携式库存终端
USB转5V电源
手持式GPS

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.4V~7V
	输出电压	1.8V~7V
	输出电流	500mA
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
