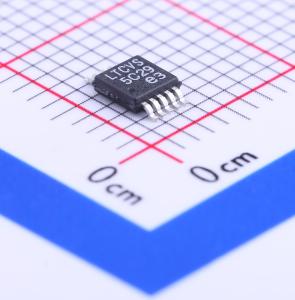

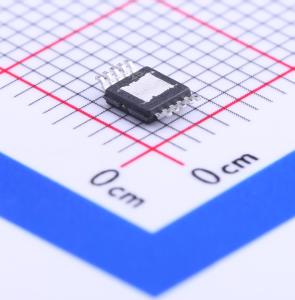

温馨提醒：图片仅供参考，商品以实物为准

LT3684EMSE#PBF

36V、2A、2.8MHz 降压型开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LT3684EMSE#PBF
商品编号: C117084
商品封装: MSOP-10-EP
包装方式: 管装
商品毛重: 0.087克(g)

商品参数

商品概述

ΔZ3684是一款可调频率（300kHz至2.8MHz）的单片降压开关稳压器，可接受最高34V（最大36V）的输入电压。芯片上集成了一个高效的0.18Ω开关、一个升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构，以实现快速瞬态响应和良好的环路稳定性。LT3684的高工作频率允许使用小型、低成本的电感器和陶瓷电容器，从而在将总解决方案尺寸降至最小的同时，实现低输出纹波。低电流关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚上的电阻器和电容器可提供受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的90%时，电源正常标志发出信号。LT3684提供10引脚MSOP和3mm×3mm DFN封装，带有外露焊盘，以实现低热阻。

商品特性

宽输入范围：工作电压3.6V至34V，最大36V
最大输出电流2A
可调开关频率：300kHz至2.8MHz
低关断电流：l₀ < 1µA
集成升压二极管
电源正常标志
饱和开关设计：导通电阻0.18Ω
1.265V反馈参考电压
输出电压：1.265V至20V
软启动功能
小型10引脚热增强型MSOP和（3mm×3mm）DFN封装

应用领域

汽车电池稳压
便携式产品供电
分布式电源稳压
工业电源
墙式变压器稳压

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~34V
	输出电压	1.265V~20V
	输出电流	2A
	开关频率	-

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
