商品概述

LT3435是一款500kHz单片降压开关稳压器，可接受高达60V的输入电压。芯片上集成了一个高效率的3A、0.1Ω开关以及所有必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构以实现快速瞬态响应和良好的环路稳定性。

通过创新的设计技术和新的高压工艺，在宽输入电压范围内实现了高效率。通过在低电流时采用突发模式操作、利用输出偏置内部电路以及使用电源升压电容来完全饱和功率开关，从而在宽输出电流范围内保持了效率。专利电路在整个占空比范围内维持峰值开关电流。关断状态下，输入电源电流降至小于1μA。可以通过向SYNC引脚施加逻辑电平输入来实现外部同步。从CSS引脚到输出的一个电容提供了可控的输出电压斜坡（软启动）。还具有带有可编程阈值和超时功能的电源良好标志，并具备热关断保护。

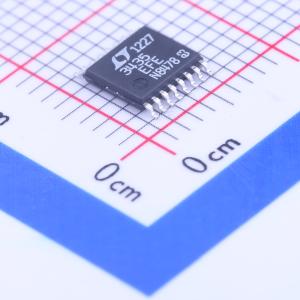

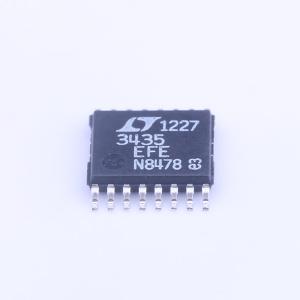

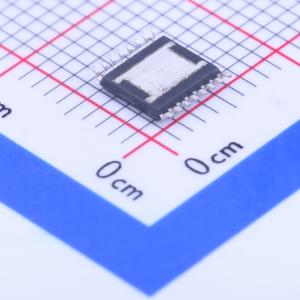

LT3435采用16引脚TSSOP封装，带有裸露焊盘引线框架，以降低热阻。

应用领域

高压电源转换
14V 和 42V 汽车系统
工业电源系统
分布式电源系统
电池供电系统
USB 供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电压	1.25V~55.2V
	输出电流	3A
	开关频率	500kHz

	属性	参数值
	工作温度	0℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	-
	输出类型	可调

LT3435EFE#PBF
