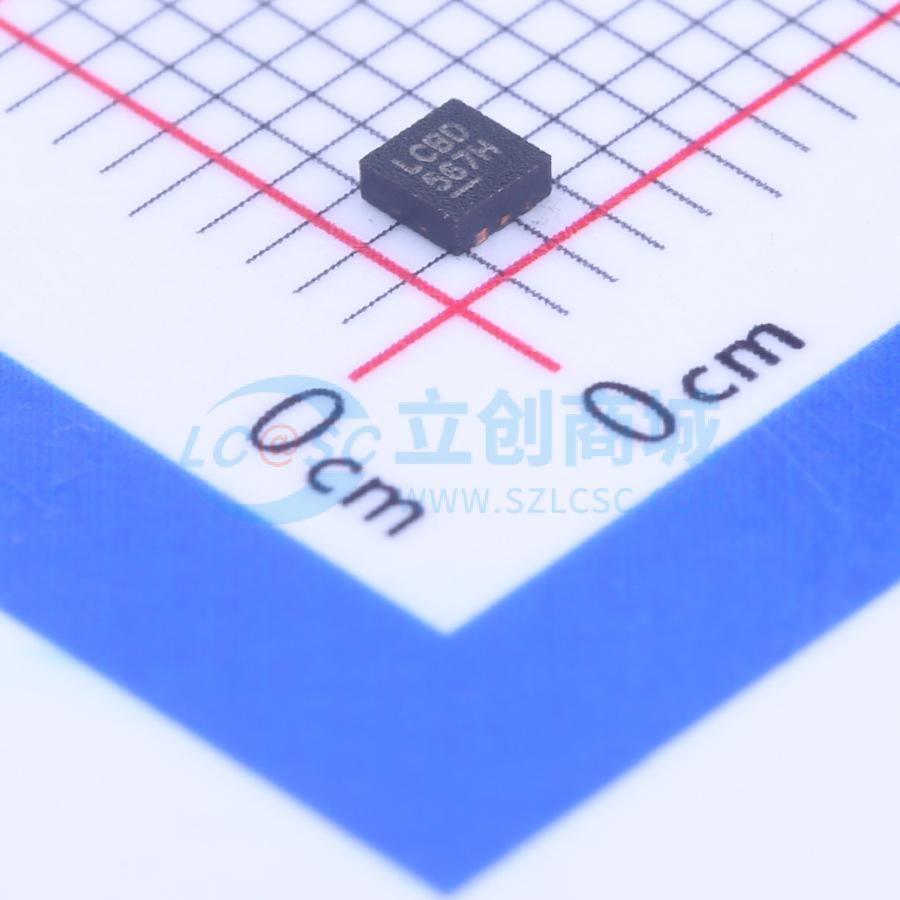

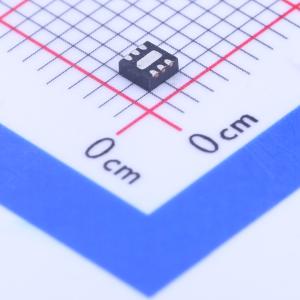

温馨提醒：图片仅供参考，商品以实物为准

LTC4065LEDC#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 50mA 锂离子电池充电器
品牌名称: ADI(亚德诺)
商品型号: LTC4065LEDC#PBF
商品编号: C117058
商品封装: DFN-6-EP(2x2)
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

LTC4065L是一款完整的单节锂离子电池恒流/恒压线性充电器。其体积小巧，且能够精确调节低充电电流，这使得LTC4065L特别适用于使用低容量可充电锂离子电池的便携式应用。此外，LTC4065L专门设计为符合USB电源规格。 CHRG引脚用于指示充电电流何时降至其编程值的10%（C/10）。内部定时器会根据电池制造商的规格终止充电。 LTC4065L - 4.1/LTC4065LX - 4.1的恒压浮充电压为4.1V。标准LTC4065L/LTC4065LX的这一4.1V版本适用于备用或高环境温度应用。在这些条件下，降低浮充电压可牺牲电池的初始容量，以换取电池整个使用寿命内更高的容量保持率。降低浮充电压还能最大程度减少方形和聚合物电池的膨胀。当移除输入电源（壁式适配器或USB电源）时，LTC4065L会自动进入低电流状态，使电池放电电流降至小于1µA。接通电源时，LTC4065L可进入关断模式，将电源电流降至小于20µA。功能齐全的LTC4065L还具备自动再充电、低电量充电预处理（涓流充电）和软启动（以限制浪涌电流）功能。

商品特性

充电电流可编程，最高可达250mA，精度为5%
采用2mm × 2mm DFN封装的完整线性充电器
C/10充电电流检测输出
定时器终止充电功能
无需外部MOSFET、检测电阻或隔离二极管
预设浮充电压，精度为0.6%：LTC4065L/LTC4065LX为4.2V，LTC4065L - 4.1/LTC4065LX - 4.1为4.1V
具备热反馈的恒流/恒压工作模式，可在无过热风险的情况下最大化充电速率
用于电量监测的充电电流监测输出
自动再充电功能
可直接通过USB端口为单节锂离子电池充电
关断模式下电源电流为20µA
提供无涓流充电版本（LTC4065LX/LTC4065LX - 4.1）
采用微型6引脚（2mm×2mm）DFN封装

应用领域

锂离子纽扣电池充电器
便携式MP3播放器
无线耳机
蓝牙应用
多功能手表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	工作电压	3.75V~5.5V
	最大充电电流	250mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
