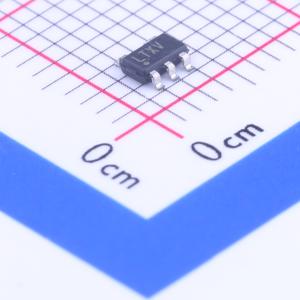

温馨提醒：图片仅供参考，商品以实物为准

LTC5505-1ES5#PBF

带缓冲输出的RF功率检测器，动态范围大于40dB

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LTC5505-1 是一款适用于 300MHz 至 3GHz 频率范围的 RF 功率检测器。它集成了温度补偿的肖特基二极管峰值检测器和缓冲放大器，封装在小尺寸 5 引脚 ThinSOT 中。
品牌名称: ADI(亚德诺)
商品型号: LTC5505-1ES5#PBF
商品编号: C117060
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

	属性	参数值
	商品目录	RF检波器

	属性	参数值
	功能特性	温度补偿；包络检测

商品概述

LTC5505–X是一款适用于300MHz至3.5GHz范围RF应用的RF功率检测器。它将一个温度补偿的肖特基二极管峰值检测器和缓冲放大器集成在一个小型5引脚ThinSOT封装中。电源电压范围经过优化，可由单节锂离子电池或3节镍氢电池供电。 RF输入电压通过片上肖特基二极管进行峰值检测。检测到的电压经过缓冲后提供给VOUT引脚。节能关断模式可将电源电流降至2μA以下。 LTC5505 - 1可在输入功率电平为–28dBm至18dBm的条件下工作。LTC5505 - 2可在输入功率电平为–32dBm至12dBm的条件下工作。

商品特性

内置具有两种输入功率范围的肖特基二极管RF检测器：LTC5505 - 1，–28dBm至18dBm；LTC5505 - 2，–32dBm至12dBm
宽输入频率范围：300MHz至3GHz（LTC5505 - 1）；300MHz至3.5GHz（LTC5505 - 2）
温度补偿的缓冲检测器输出
2.7V至6V的宽VCC范围
低工作电流：0.5mA
低关断电流：<2μA
薄型（1mm）ThinSOT封装

应用领域

多模式移动电话产品
个人通信服务（PCS）设备
无线数据调制解调器
无线和有线基础设施
RF功率报警
包络检测器
双频段移动电话发射功率控制
