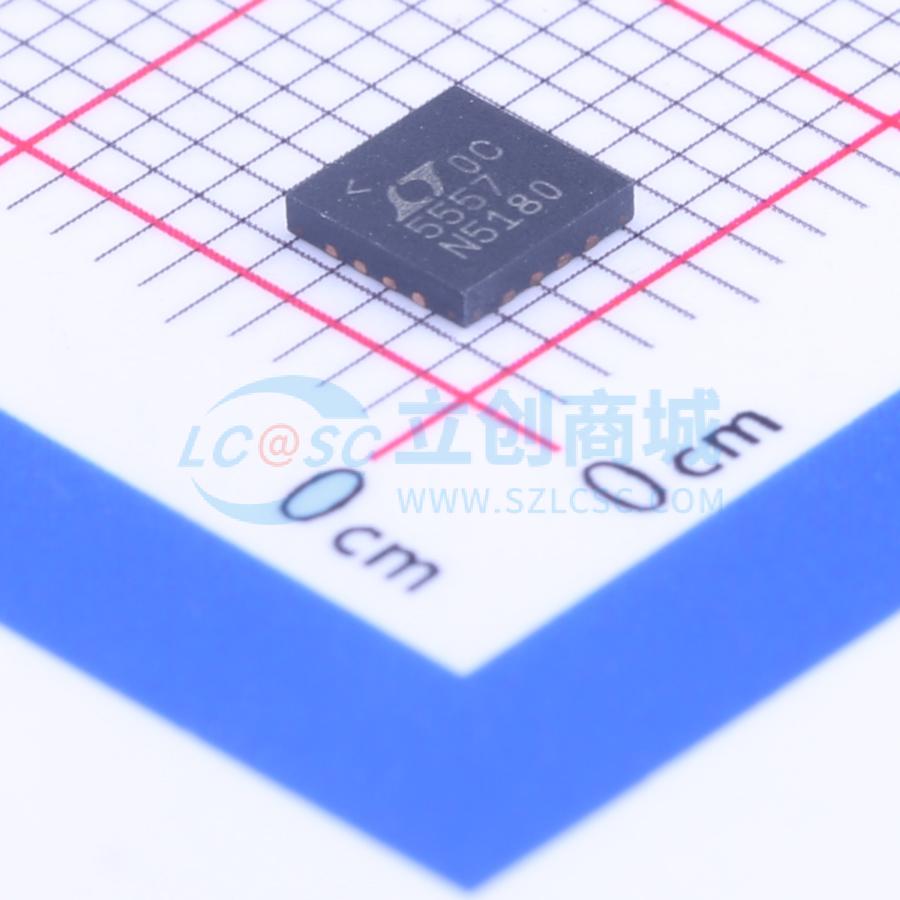

温馨提醒：图片仅供参考，商品以实物为准

LT5557EUF#PBF

400MHz 至 3.8GHz、3.3V 有源下变频混频器

描述: LT5557是一款高线性度的下变频混频器，适用于高频动态范围的应用。它包括高速差分LO缓冲放大器，驱动双平衡混频器。宽带集成变压器在RF和LO输入端提供单端50Ω接口。差分IF输出便于与差分IF滤波器和放大器接口，或匹配驱动单端50Ω负载。
品牌名称: ADI(亚德诺)
商品型号: LT5557EUF#PBF
商品编号: C117059
商品封装: QFN-16(4x4)
包装方式: 管装
商品毛重: 1.4克(g)

商品概述

LT5557有源混频器针对高线性度、宽动态范围下变频应用进行了优化。该集成电路包含一个高速差分本振（LO）缓冲放大器，用于驱动一个双平衡混频器。射频（RF）和本振输入上的宽带集成变压器提供单端50Ω接口。差分中频（IF）输出便于与差分中频滤波器和放大器连接，也可轻松匹配以驱动单端50Ω负载，无需或只需一个外部变压器。射频输入在1.6GHz至2.3GHz范围内内部匹配至50Ω，本振输入在1GHz至5GHz范围内内部匹配至50Ω。通过简单的外部匹配，两个端口的频率范围可轻松扩展。中频输出部分匹配，可用于高达600MHz的中频频率。 LT5557的高度集成化最大限度地降低了总体解决方案成本、电路板空间和系统级变化。

商品特性

宽射频频率范围：400MHz至3.8GHz
高输入三阶交调截点（IP3）：900MHz时为25.6dBm，1950MHz时为24.7dBm，2.6GHz时为23.7dBm
转换增益：900MHz时为3.3dB，1950MHz时为2.9dB
–3dBm本振驱动电平
低本振泄漏
低噪声系数：900MHz时为10.6dB，1950MHz时为11.7dB
低功耗：3.3V/269mW
50Ω单端射频和本振端口
极少的外部元件
16引脚（4mm×4mm）QFN封装

应用领域

蜂窝、CDMA、WCDMA、TD - SCDMA和UMTS
基础设施
WiMAX
无线基础设施接收器
无线基础设施功率放大器线性化
900MHz/2.4GHz/3.5GHz无线局域网（WLAN）

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(91个/管，最小起订量 1001 个)

个

起订量：1001 个91个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	RF混频器
	增益/损耗	3.3dB
	噪声系数	10.6dB

	属性	参数值
	工作电压	2.9V~3.9V
	工作电流	92mA
	工作温度	-40℃~+85℃
