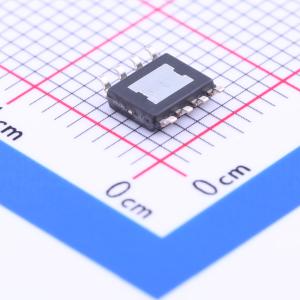

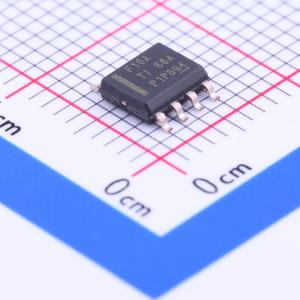

温馨提醒：图片仅供参考，商品以实物为准

LMR23610ADDAR

LMR23610 36V 1A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR23610 是一款易于使用的同步降压转换器,输入电压范围为4V至36V,连续输出电流为1A。采用峰值电流模式控制,具有内部补偿和同步整流功能,适合各种工业和汽车应用。
品牌名称: TI(德州仪器)
商品型号: LMR23610ADDAR
商品编号: C113396
商品封装: SO-8-EP
包装方式: 编带
商品毛重: 0.172克(g)

商品参数

商品概述

LMR23610 SIMPLE SWITCHER器件是一款易用的36 V、1 A同步降压稳压器。其输入电压范围宽，为4 V至36 V，适用于从工业到汽车等各种应用，可对未稳压电源进行功率调节。该器件采用峰值电流模式控制，可实现简单的控制环路补偿和逐周期电流限制。75 μA的静态电流使其适用于电池供电系统。超低的2 μA关断电流可进一步延长电池使用寿命。内部环路补偿意味着用户无需进行繁琐的环路补偿设计，同时也能将外部元件数量降至最少。该系列还有2.5 A（LMR23625）和3 A（LMR23630）负载电流可选的产品，采用引脚兼容的封装，便于实现简单、优化的PCB布局。精确的使能输入可简化稳压器控制和系统电源排序。保护功能包括逐周期电流限制、打嗝模式短路保护以及因功耗过大导致的热关断。

商品特性

4 V至36 V输入电压范围
1 A连续输出电流
集成同步整流
电流模式控制
最小导通时间：60 ns
具备PFM模式的400 kHz开关频率
可与外部时钟进行频率同步
内部补偿，使用方便
无负载时75 μA静态电流
可软启动至预偏置负载
支持高占空比运行
精确使能输入
具备打嗝模式的输出短路保护
热保护
带PowerPAD的8引脚HSOIC封装
使用WEBENCH电源设计器基于LMR23610创建定制设计

应用领域

工厂和楼宇自动化系统：PLC CPU、HVAC控制、电梯控制
用于车队管理、智能电网和安防的GSM、GPRS模块
通用宽输入电压调节

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~36V
	输出电压	1V~28V
	输出电流	1A
	开关频率	400kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	75uA
	开关管(内置/外置)	内置
	输出类型	可调
