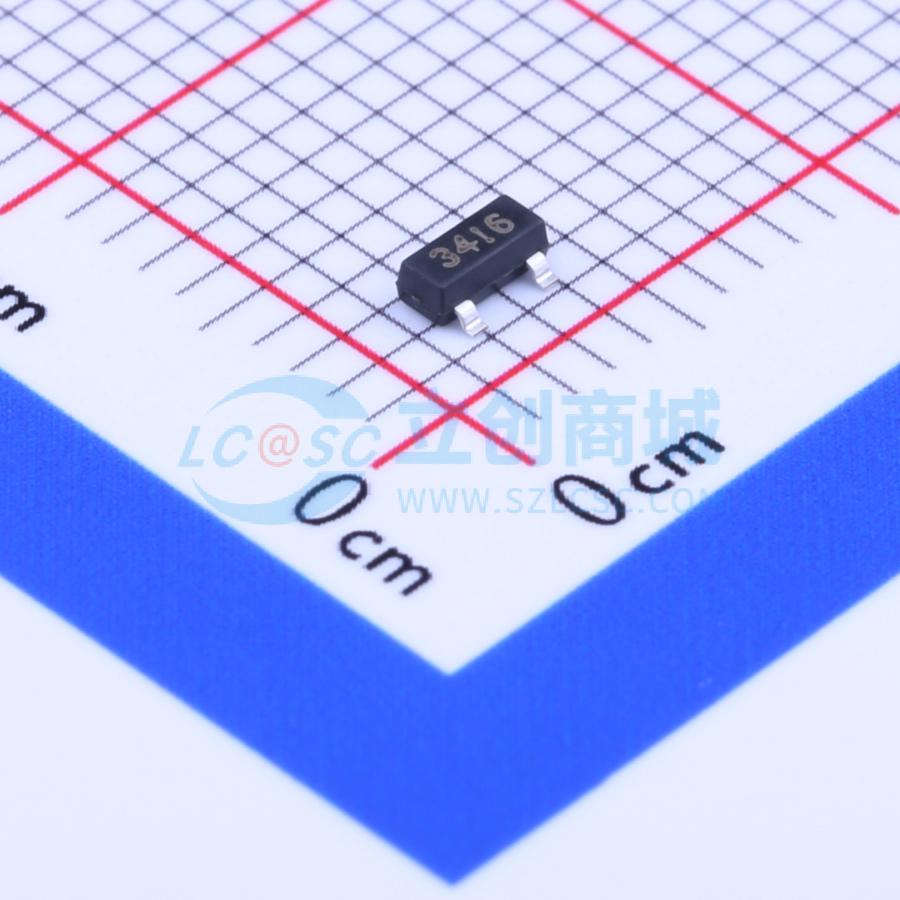

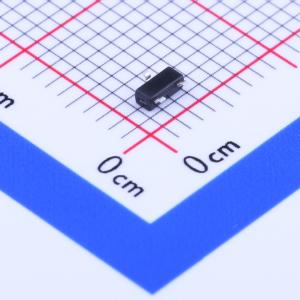

温馨提醒：图片仅供参考，商品以实物为准
NCE3416
1个N沟道 耐压:20V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，20V，6.5A，27毫欧，带ESD保护。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3416
- 商品编号
- C113491
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 40mΩ@1.8V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 660pF | |
| 反向传输电容(Crss) | 87pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 160pF |
商品概述
NCE3416采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用，具备ESD保护功能。
商品特性
- VDS = 20 V,ID = 6.5 A
- 当VGS = 1.8 V时,RDS(ON) < 40 mΩ
- 当VGS = 2.5 V时,RDS(ON) < 33 mΩ
- 当VGS = 4.5 V时,RDS(ON) < 27 mΩ
- ESD等级:2000V HBM
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
-PWM应用-负载开关
