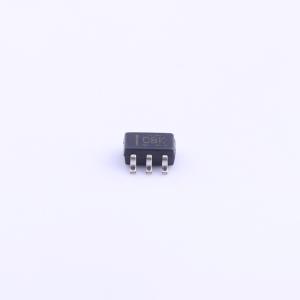

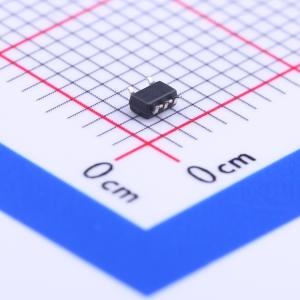

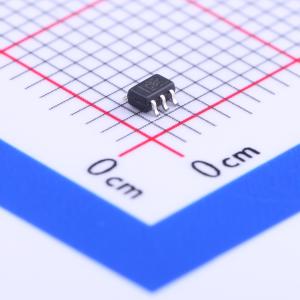

SN74LVC1G02DCKR
单路2输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G02 单路 2 输入、1.65V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G02DCKR
- 商品编号
- C113520
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.6ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；带电插入保护；过压容忍输入；后驱动保护 |
商品概述
这是一款单2输入正或非门，可在1.65V至5.5V的VCC工作范围内工作，在正逻辑下实现布尔函数Y = 非(A + B)或Y = 非A × 非B，属于CMOS器件，可在宽VCC工作范围内保持高输出驱动同时维持低静态功耗，有多种封装可选，包含超小型DPW封装，该封装面积0.64mm²，引脚间距0.5mm，本体尺寸为0.8×0.8mm。
商品特性
- 提供超小型0.64mm² DPW封装，引脚间距0.5mm
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 支持向下电平转换至VCC
- 在3.3V条件下最大传输延迟tpd为3.6ns
- 低功耗，最大静态电流ICC为10μA
- 在3.3V条件下输出驱动能力为±24mA
- Ioff支持热插拔、部分掉电模式以及反向驱动保护
- 锁存性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- AV接收器
- 便携式音频底座
- 蓝光播放器和家庭影院设备
- 嵌入式个人电脑
- 便携式MP3播放器/录音机
- 个人数字助理PDA
- 电信/服务器AC/DC电源的单控制器模拟及数字模块
- 客户端及企业级固态硬盘SSD
- 液晶数字高清电视HDTV
- 企业级平板设备
- 服务器视频分析
- 无线耳机、键盘和鼠标
