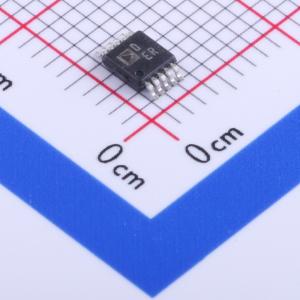

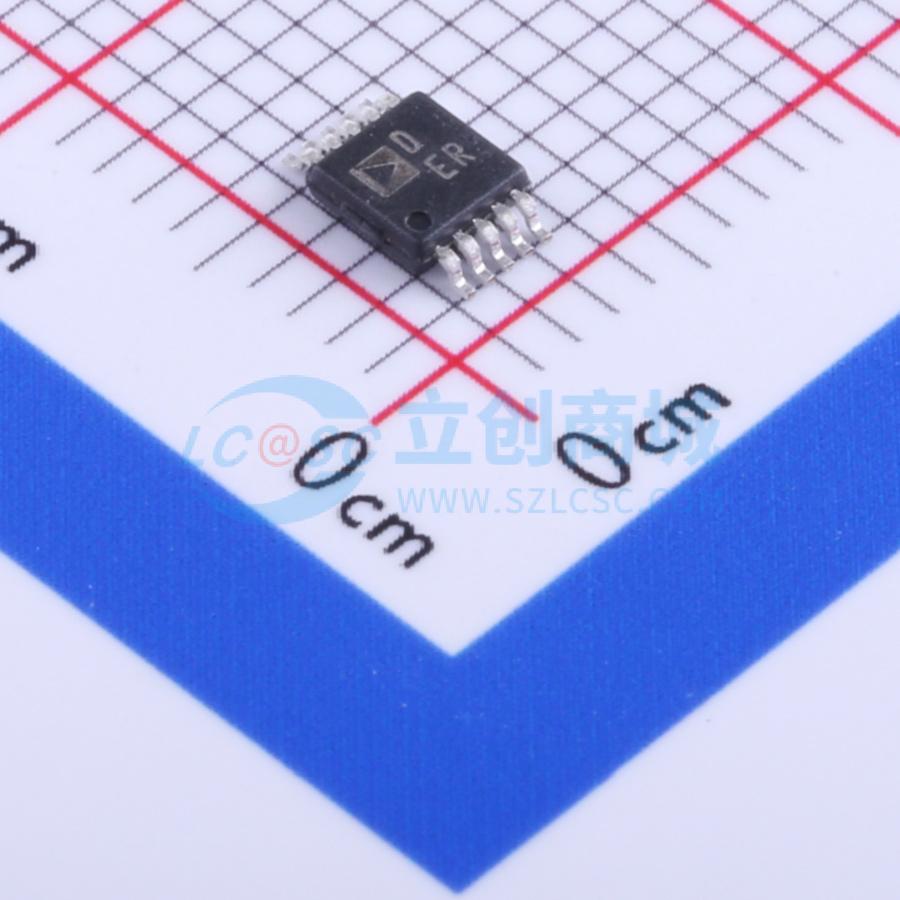

温馨提醒：图片仅供参考，商品以实物为准
AD5541AARMZ-REEL7
2.7 V 至 5.5 V，串行输入，电压输出，未缓冲 16 位 DAC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.7V至5.5V、串行输入、电压输出、16/12位nanoDAC®，采用8引脚、3mm×3mmLFCSP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5541AARMZ-REEL7
- 商品编号
- C113606
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 1us | |
| 输出类型 | 电压-非缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | 50ppb/℃ | |
| 静态电流 | 125uA |
商品概述
AD5541A是一款单通道、16位、串行输入、无缓冲电压输出的数模转换器（DAC），采用2.7 V至5.5 V单电源供电。 该DAC的输出范围为0 V至V_REF，保证单调，在-40℃至+125℃的整个指定温度范围内，无需调整即可在16位时提供±1 LSB的积分非线性（INL）精度。AD5541A提供3 mm×3 mm、10引脚LFCSP和10引脚MSOP封装。AD5541A - 1提供3 mm×3 mm、8引脚LFCSP封装。 AD5541A具有无缓冲输出，可实现1 μs的建立时间，同时具备低功耗和低失调误差。它的噪声性能低至11.8 nV/√Hz，毛刺小，适用于多种终端系统。 AD5541A采用通用的三线接口，兼容50 MHz的SPI、QSPI、MICROWIRE和DSP接口标准。
商品特性
- 16位分辨率
- 11.8 nV/√Hz噪声谱密度
- 1 μs建立时间
- 1.1 nV - sec毛刺能量
- 0.05 ppm/℃温度漂移
- 5 kV人体模型（HBM）静电放电（ESD）等级
- 3 V供电时功耗为0.375 mW
- 2.7 V至5.5 V单电源工作
- 硬件片选（CS）和加载数模转换（LDAC）功能
- 50 MHz SPI/QSPI/MICROWIRE/DSP兼容接口
- 上电复位将DAC输出清零
- 提供3 mm×3 mm、8/10引脚LFCSP和10引脚封装
应用领域
- 自动测试设备
- 精密源测量仪器
- 数据采集系统
- 医疗仪器
- 通信基础设施设备
- 工业控制
