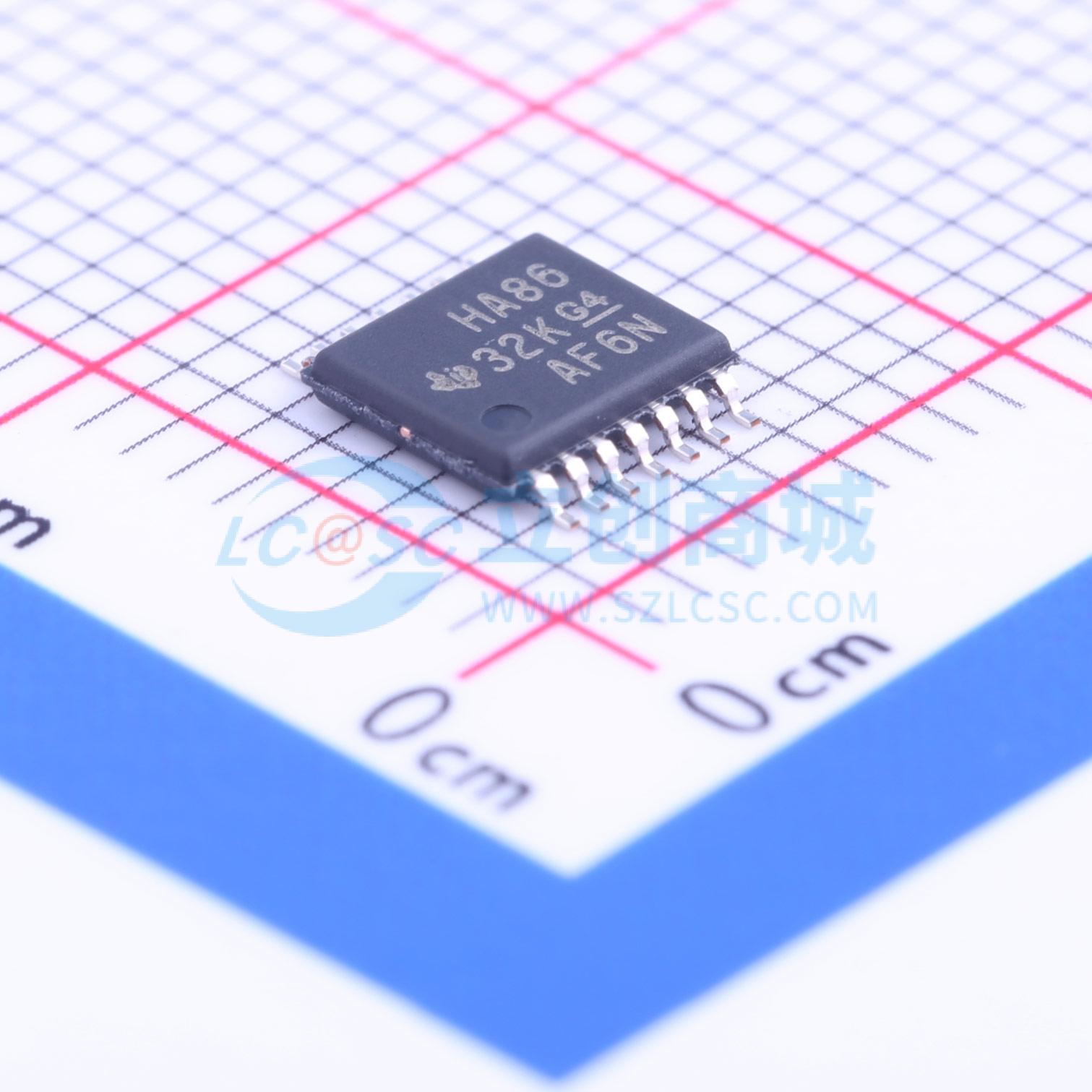

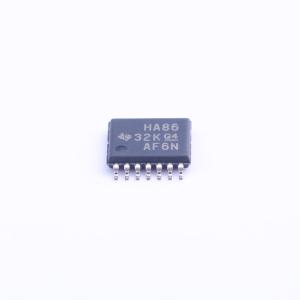

SN74AHC86PWR
四路2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC86 4 通道、双输入、2V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC86PWR
- 商品编号
- C117522
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 500mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 8.8ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
AHC86系列器件是四路2输入异或门，器件在正逻辑下实现布尔函数Y = A⊕B或Y = 非AB + A非B。该器件可作为真/补码单元使用，若其中一个输入为低电平，另一输入的信号会以原形式输出在输出端；若其中一个输入为高电平，另一输入的信号会以反相形式输出在输出端，可实现多种逻辑功能。
商品特性
- 电源工作电压范围为2V~5.5V Vcc
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型A114-A防护可达2000V，机器模型A115-A防护可达200V，带电器件模型C101防护可达1000V
- SN54AHC86可提供J、W、FK封装，SN74AHC86可提供D、DB、DGV、N、NS、PW、RGY封装
- 器件所有未使用输入必须接至Vcc或GND，才能保证器件正常工作
- 扩展工作温度范围最高可达125℃
- 可提供符合RoHS要求的无铅产品
应用领域
- 用作真/补码单元
- 用作逻辑识别单元：当所有输入处于相同逻辑电平时，输出低电平有效
- 用作偶校验单元：当偶数个输入有效时，输出低电平有效
- 用作奇校验单元：当奇数个输入有效时，输出高电平有效
