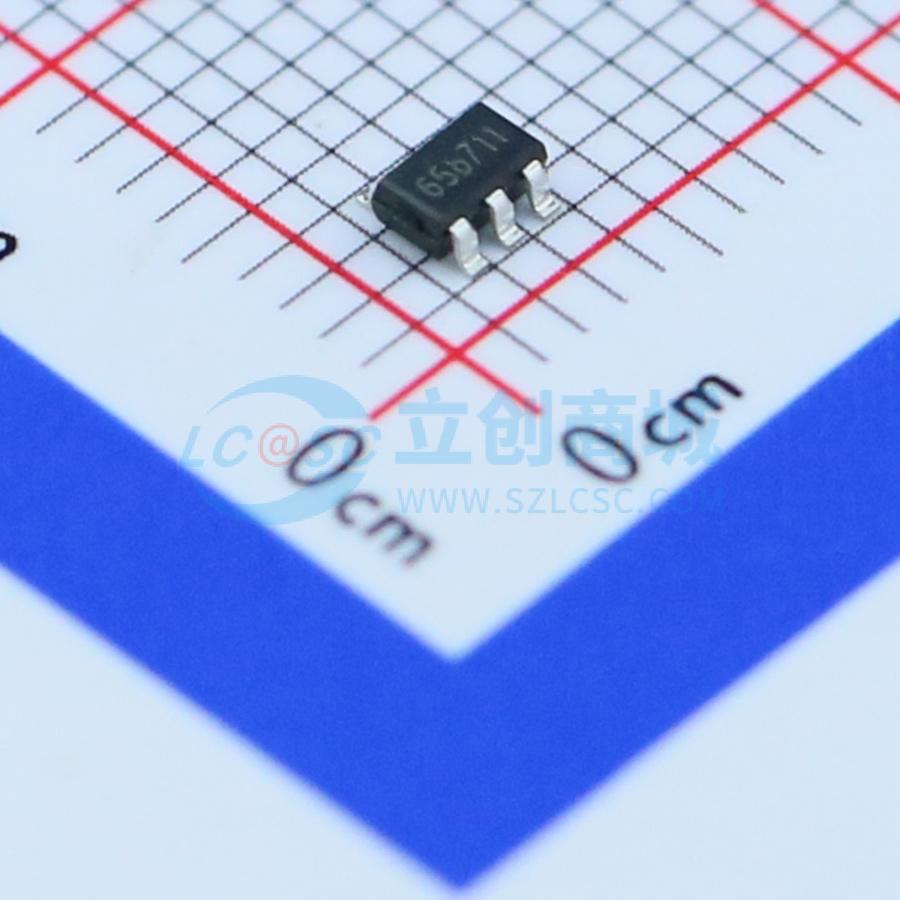

温馨提醒：图片仅供参考，商品以实物为准

TP4065-4.2V-SOT235

单节锂离子电池线性充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3mA-600mA 线性锂离子电池充电器
品牌名称: TOPPOWER(南京拓微)
商品型号: TP4065-4.2V-SOT235
商品编号: C113540
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

TP4065 是一款用于单节锂离子电池的完整线性充电器。充电电流范围为 3mA 至 600mA，具备涓流、恒流和恒压充电模式。其 SOT23 - 5 封装和较少的外部元件数量，使 TP4065 非常适合便携式应用。此外，TP4065 可在 USB 和壁式适配器供电下工作。热反馈可调节充电电流，以在高功率运行或高环境温度时限制芯片温度。充电电压可设定为 4.2V，充电电流可通过单个电阻进行外部编程。当达到最终浮充电压后，充电电流降至编程值的 1/10 时，TP4065 会自动终止充电周期。当移除输入电源（壁式适配器或 USB 电源）时，TP4065 会自动进入低电流状态，使电池漏电流降至小于 1μA。TP4065 可进入关断模式，将电源电流降至 75μA。其他特性包括欠压锁定、自动再充电和一个指示充电终止的状态引脚。

商品特性

可编程充电电流范围为 3mA 至 600mA
VCC 输入反接保护
锂离子电池反接保护
最大化充电速率且无过热风险
适用于单节钛酸锂离子电池
涓流、恒流和恒压控制
可直接通过 USB 端口为单节锂离子电池充电
预设充电电压精度为 1%
最高输入电压可达 8V
自动再充电
一个充电状态输出引脚
C/10 充电终止
关断模式下电源电流为 75μA
采用 5 引脚 SOT - 23 封装

应用领域

微型锂电池
手机、平板电脑、MP3 播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~8V
	最大充电电流	600mA
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	75uA
