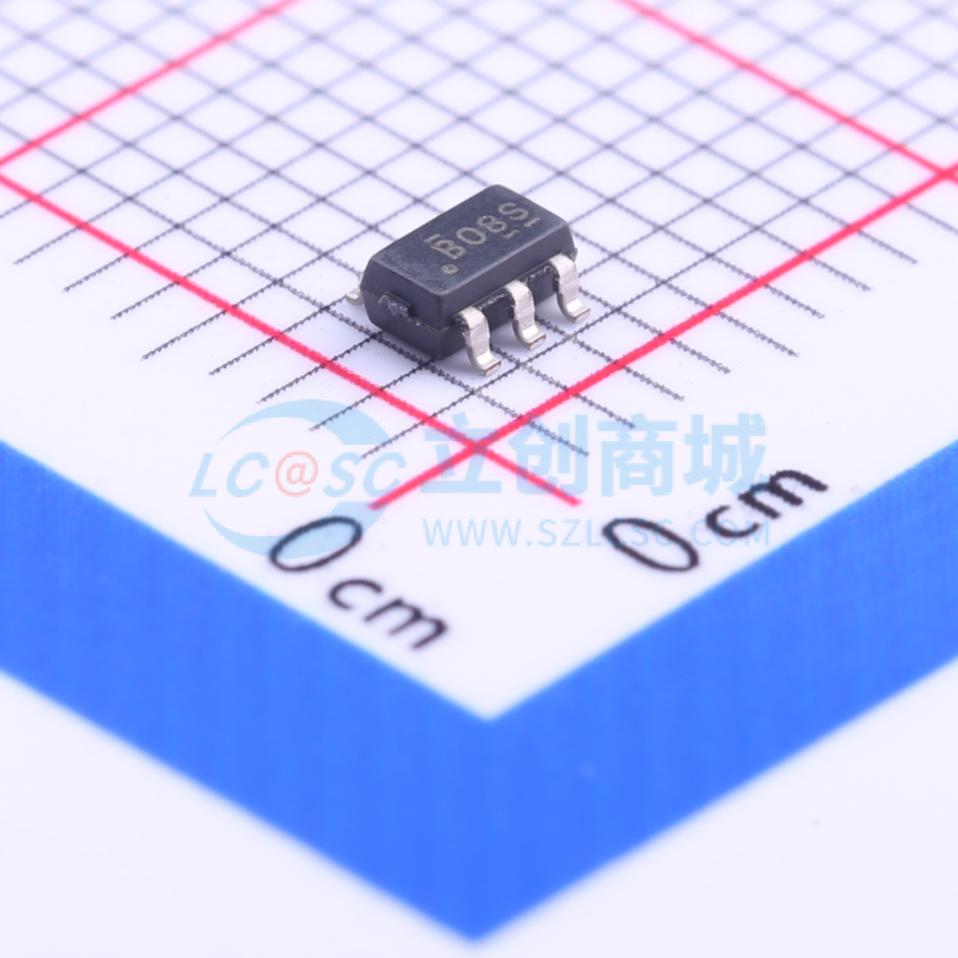

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT1G08DBVR
单路 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT1G08 具有 TTL 兼容型 CMOS 输入的单通道、2 输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT1G08DBVR
- 商品编号
- C113521
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.94V；4.4V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
SN74AHCT1G08是一款单2输入正与门，该器件在正逻辑下实现布尔功能Y = A×B或Y = A + B的非，低电源电流特性使其可用于对功耗敏感或电池供电的场景。
商品特性
- 工作电压范围为4.5V~5.5V
- 5V条件下最大传输延迟tpd为7.1ns
- 低功耗，最大电源电流ICC为10μA
- 5V条件下输出驱动能力为±8mA
- 输入兼容TTL电平
- 闩锁性能超过250mA，符合JESD 17规范
- 工作温度范围最高可达125℃
应用领域
- 电视
- 机顶盒
- 音频设备
- 无线基础设施
- 工厂自动化与控制
- 个人电脑与笔记本电脑
- 楼宇自动化
- 电网基础设施
- 医疗、健康与健身设备
- 打印机
- 测试与测量
- 电子销售点
- 电信基础设施
- 投影仪
