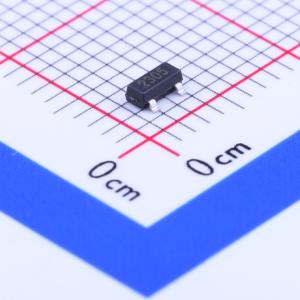

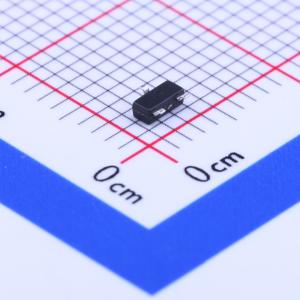

温馨提醒：图片仅供参考，商品以实物为准
NCE2305
1个P沟道 耐压:20V 电流:4.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-20V，-4.1A，<52m欧@-4.5V，比2301电流稍大点。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE2305
- 商品编号
- C113493
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 75mΩ@2.5V | |
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@4.5V | |
| 输入电容(Ciss) | 740pF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 290pF |
商品概述
NCE7190A采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。该器件适用于PWM、负载开关和通用应用。
商品特性
- VDS = -20V, ID = -4.1A
- RDS(ON) < 75 m Ω(在 VGS = -2.5 V 时)
- RDS(ON) < 52 m Ω(在 VGS = -4.5 V 时)
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
