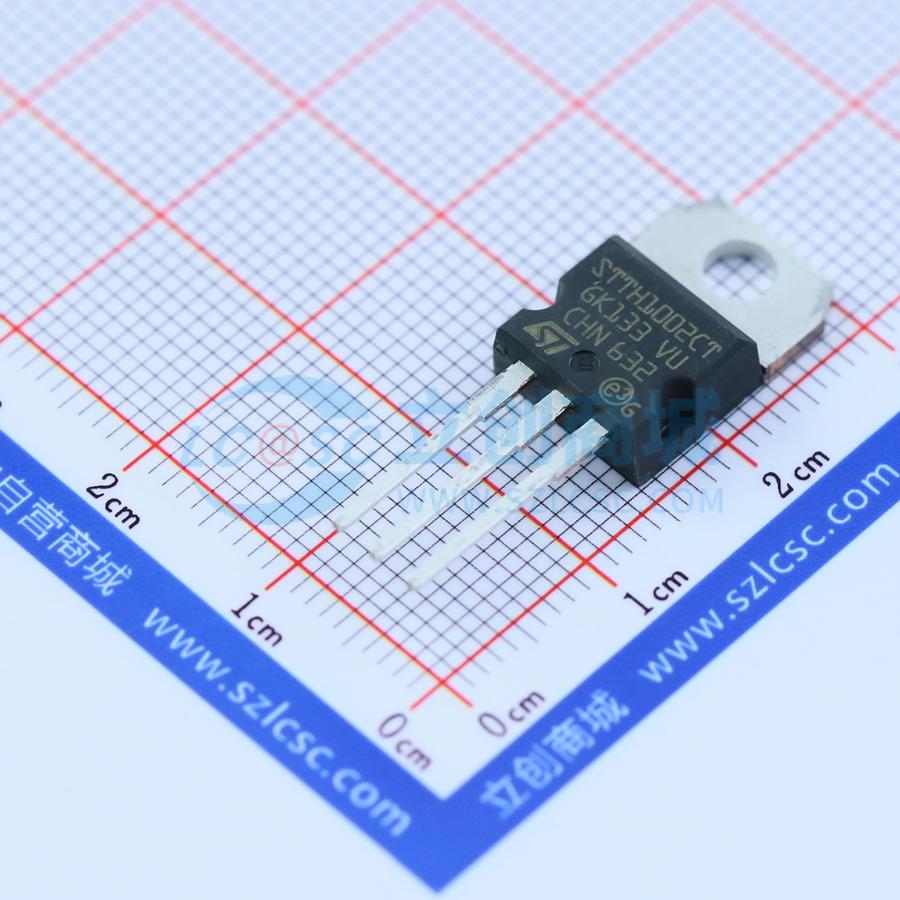

STTH1002CT
耐压:200V 电流:5A 反向恢复时间：20ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V、10 A双超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH1002CT
- 商品编号
- C10616
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.25V@10A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA@200V | |
| 反向恢复时间(Trr) | 20ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
双中心抽头整流器，适用于开关模式电源（SMPS）和高频DC-DC转换器。采用DPAK、D2 PAK、TO-220AB、TO220-FPAB和I2 PAK封装，适用于低压、高频逆变器、续流和极性保护应用。评估最大传导损耗可使用以下公式：P=0.73×I_F(AV)+0.032I_F²(RMS)。
商品特性
- 适用于SMPS
- 低损耗
- 低正向和反向恢复时间
- 绝缘封装：TO-220FPAB
- 高结温
- 低漏电流
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（方法C）
- TO-220AB推荐扭矩值：0.8 N.m.
- TO-220AB最大扭矩值：1.0 N.m.
- TO-220FPAB推荐扭矩值：0.55 N.m.
- TO-220FPAB最大扭矩值：0.7 N.m.
应用领域
- 开关模式电源（SMPS）
- 高频DC-DC转换器
- 低压高频逆变器
- 续流应用
- 极性保护应用
