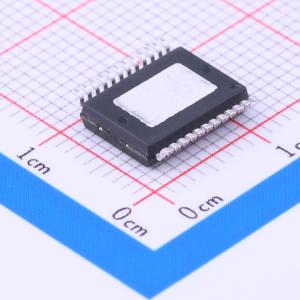

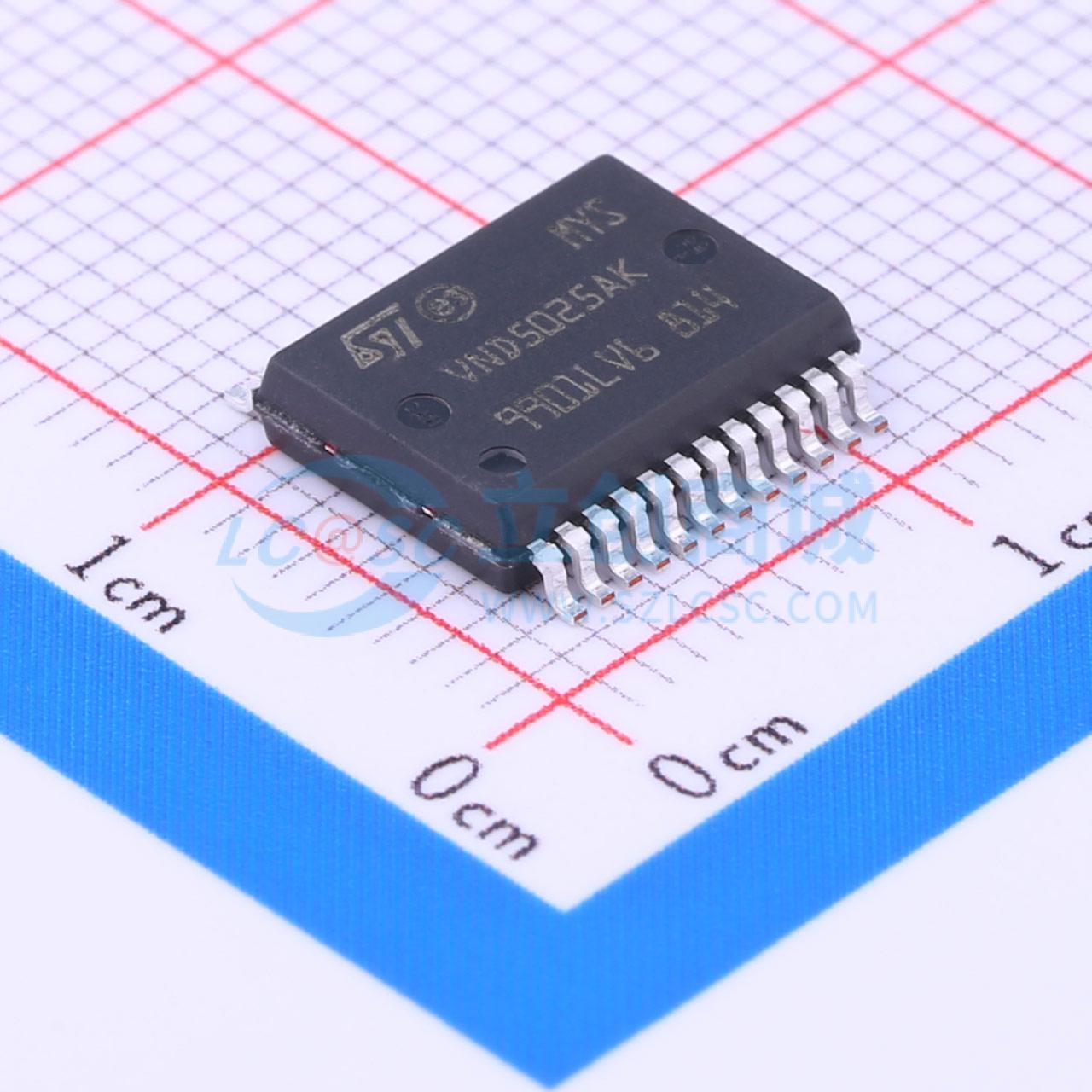

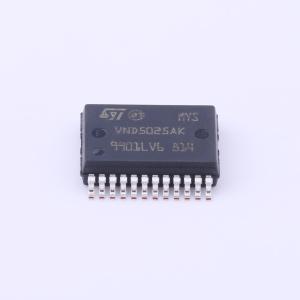

温馨提醒：图片仅供参考，商品以实物为准

VND5025AK-E

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道高压侧模拟驱动器
品牌名称: ST(意法半导体)
商品型号: VND5025AK-E
商品编号: C10618
商品封装: PowerSSO-24
包装方式: 管装
商品毛重: 0.88克(g)

商品参数

商品概述

VND5025AK-E是一款采用VIPower M0-5技术制造的单片器件，用于驱动一侧接地的阻性或感性负载，适用于驱动LED。有源VCC引脚电压钳位保护器件免受低能量尖峰影响（参见ISO7637瞬态兼容性表）。该器件集成了一个模拟电流检测功能，当CS_DIS引脚置低或悬空时，它会输出一个与负载电流成比例（根据已知比例）的电流。当CS_DIS引脚置高时，电流检测引脚处于高阻状态。输出电流限制功能可在过载情况下保护器件。若过载持续时间较长，器件会将耗散功率限制在安全水平，直至热关断介入。具备自动重启功能的热关断可使器件在故障条件消失后立即恢复正常运行。

商品特性

通过功率限制实现浪涌电流主动管理
极低的待机电流
3.0V CMOS兼容输入
优化的电磁辐射
极低的电磁敏感度
符合2002/95/EC欧洲指令
封装：ECOPACK
比例式负载电流检测
宽范围电流的高电流检测精度
电流检测禁用功能
热关断指示
极低的电流检测泄漏
欠压关断
过压钳位
负载电流限制
快速热瞬态自限
接地丢失和VCC丢失保护
热关断
反接电池保护
静电放电保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	4.5V~36V
	导通电阻	25mΩ
	工作温度	-40℃~+150℃
