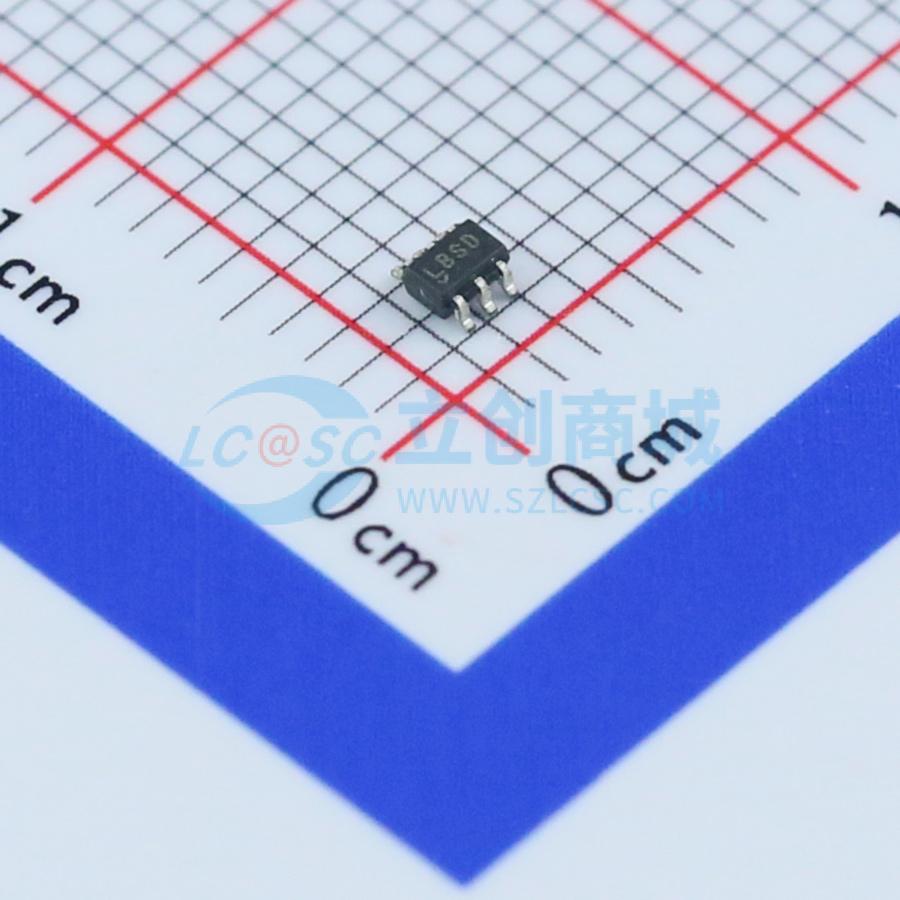

温馨提醒：图片仅供参考，商品以实物为准

LTC3410ESC6#PBF

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: LTC3410ESC6#PBF
商品编号: C107827
商品封装: SC-70-6(SOT-363)
包装方式: 管装
商品毛重: 0.026克(g)

商品参数

商品概述

LTC3410是一种高效率的单片同步降压稳压器，采用恒定频率、电流模式架构。提供可调和固定输出电压版本。工作时的电源电流仅为26µA，在关断状态下降至<1µA。2.5V至5.5V的输入电压范围使得LTC3410非常适合单节锂离子电池供电的应用。100%的占空比提供了低压差操作，延长了便携系统中的电池寿命。

开关频率内部设定为2.25MHz，允许使用小尺寸的表面贴装电感和电容。LTC3410特别设计为与陶瓷输出电容配合良好，可以实现非常低的输出电压纹波和小的PCB面积。

内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。通过0.8V反馈参考电压，可以轻松支持低输出电压。LTC3410采用小巧、低轮廓的SC70封装。

商品特性

高效率：高达96%
低纹波（20mV_P-P）
突发模式操作：ln26μ
低输出电压纹波
在 V_N=3V 时，输出电流为300mA
最小峰值开关电流为380mA
输入电压范围为2.5V至5.5V
2.25MHz恒定频率操作
无需肖特基二极管
低压降操作：100%占空比
与陶瓷电容稳定
0.8V参考允许低输出电压
关断模式下的电源电流<1µA
输出电压精度±2%
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
提供低剖面SC70封装

应用领域

手机
无线和DSL调制解器
数码相机
MP3播放器
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电流	-
	开关频率	2.25MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	-
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
