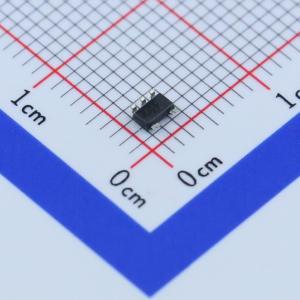

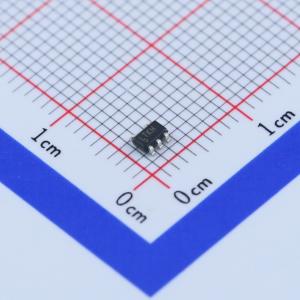

LT1615ES5-1#PBF

微功率升压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LT1615/1615-1是采用5引脚SOT-23封装的微功率升压型DC/DC转换器。LT1615专为具有350mA电流限制和1.2V至15V输人电压范围的较高功率系统而设计；而LT1615-1则专为具有100mA电流限制和1V至15V扩展输人电压范围的较低功率和单节电池应用而设计。在没有负载时,两个器件的静态电流均仅为20uA,在停机时则进一步减少到0.5uA。电流限制、固定关闭时间控制方案保存工作电流,使得器件在很宽的负载电流范围内具有很高的效率。由于具有36V开关,利用简单的升压拓扑结构就能轻而易举地产生高达34V的高电压输出,而无需采用昂贵的变压器。
品牌名称: ADI(亚德诺)
商品型号: LT1615ES5-1#PBF
商品编号: C107741
商品封装: SOT-23-5
包装方式: 管装
商品毛重: 0.3克(g)

商品参数

商品概述

LT1615/LT1615-1是采用5引脚SOT-23封装的微功率升压型DC/DC转换器。LT1615专为具有350mA电流限制和1.2V至15V输入电压范围的较高功率系统而设计；而LT1615-1则专为具有100mA电流限制和1V至15V扩展输入电压范围的较低功率和单节电池应用，否则，两款器件都具有相同的功能。在没有负载时，两个器件的静态电流均仅为20μA ，在停机时则进一步减少到0.5μA。电流限制、固定关闭时间控制方案保存工作电流，使得器件在很宽的负载电流范围内具有很高的效率。由于具有36V开关，利用简单的升压拓扑结构就能轻而易举地产生高达34V的高电压输出，而无需采用昂贵的变压器。LT1615的400ns低关闭时间充许用户采用微型电感和电容器，从而在对空间敏感的便携式应用中，将器件的电路板占位面积和系统成本降至最小。

商品特性

低静态电流：在正常工作方式时为20μA，在停机模式时小于1μA
VIN低至1V时仍可以工作
低VcESAT开关：在300mA时为250mV
小型5引脚SOT-23封装
采用小型表面贴装元件
高输出电压：高达34V

应用领域

LCD偏置应用
从单节锂离子电池获得20V输出的转换器
从2节电池到3.3V输出的升压型转换器
从4节电池到5V输出的SEPIC转换器
从1节锂离子电池到3.3V输出的SEPIC转换器
PIN型二极管驱动器
从1节电池到3.3V输出的升压型转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1V~15V
	输出电压	-
	输出电流	-
	开关频率	-
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
