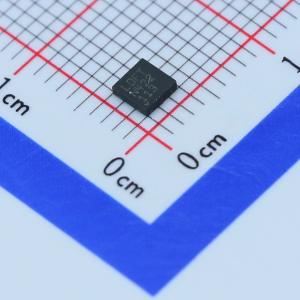

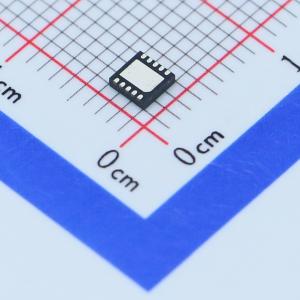

LT1938EDD#PBF

25V、2.2A、2.8MHz 降压型开关稳压器

品牌名称: ADI(亚德诺)
商品型号: LT1938EDD#PBF
商品编号: C107771
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.5克(g)

商品参数

商品概述

LT1938 是一款可调频率（300kHz 至 2.8MHz）的单片降压开关稳压器，可接受高达25V的输入电压。芯片上集成了一个高效率的0.18Ω开关、升压肖特基二极管以及必要的振荡器、控制和逻辑电路。采用电流模式拓扑结构以实现快速瞬态响应和良好的环路稳定性。LT1938 的高工作频率允许使用小型、低成本的电感器和陶瓷电容器，从而在保持整体解决方案尺寸最小化的同时降低输出纹波。低电流关断模式可将输入电源电流降至小于1µA，而RUN/SS引脚上的电阻和电容则提供受控的输出电压斜坡（软启动）。当VOUT达到编程输出电压的90%时，电源良好标志会发出信号。LT1938 采用3mm x 3mm DFN封装，并带有裸露焊盘以降低热阻。

应用领域

汽车电池调节
移动产品电源
分布式供电调节
工业电源
墙式变压器调节

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~25V
	输出电压	1.265V~20V
	输出电流	2.2A
	开关频率	300kHz~2.8MHz

	属性	参数值
	工作温度	0℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
